플러그 소켓 시험기
Created with Pixso.

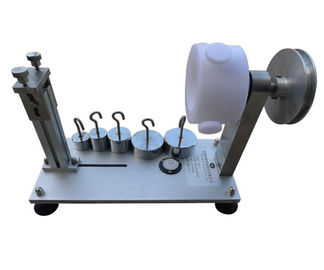

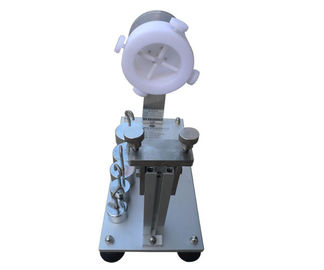

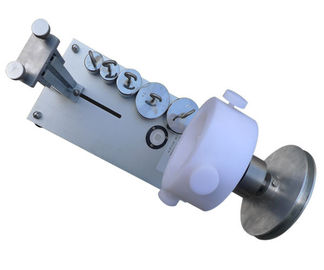

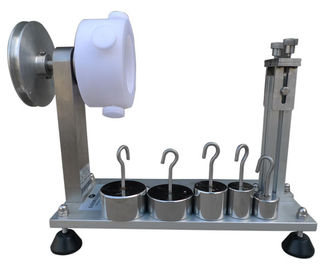

코드 묘박지 IEC60884-1를 위한 가동 가능한 케이블 토크 시험기

코드 묘박지 IEC60884-1를 위한 가동 가능한 케이블 토크 시험기

브랜드 이름: HongCe
모델 번호: FCT-1
모크: 1 세트
가격: Negotiatable
지불 조건: 티 / T는, 웨스턴 유니온
공급 능력: 달 당 15 세트
자세한 정보
원래 장소:
중국
인증:
Calibration certificate(cost additional)
표준:
IEC60884-1 항목 23.2
무게:
2N/ 3N/5N/7N/8.5N
토크 디스크 직경:
100 mm
토크:
0.1N.m/ 0.15N.m/0.25N.m/0.35N.m/0.425N.m
포장 세부 사항:
합판
강조하다:

전기 소켓 검사자

,

소켓 검사자

제품 설명

코드 묘박지 IEC60884-1를 위한 가동 가능한 케이블 토크 시험기





제품 세부사항:



이 검사자는 IEC60884-1 항목 23.2.After 테스트 코드 보유에 따릅니다. 가동 가능한 케이블은 다음에 나오는 테이블에서 명기된 것과 같이 토크를 1 분 동안 복종됩니다:




코드 묘박지를 위한 토크 시험 가치:



마개 휴대용 소켓 출구의 등급

가동 가능한 케이블

(mm2에 있는 중핵 × 명목상 단면적의 수)





2*0.5

2*0.75

3*0.5

3*0.75

(2 이상) *1

이하
16A와 250V

0,10Nm

0.15Nm

0.15Nm

0.25Nm

0.25Nm

250V의 위 16A와

 -

  -

  -

  -

0.35Nm

16A의 위

  -

  -

  -

  -

0.425Nm







가동 가능한 케이블은 잡아당기기를 그 때 100 시간의 복종됩니다:

  • 정격 현재가 2.5 A인 경우에 50 N,
  • 정격 현재가 2.5A의 위 있는 경우에 60 N, 그러나 16 이상 A 및 정격 전압은 250의 볼트 이하 입니다,
  • 정격 현재가 2.5A의 위 있는 경우에 80 N, 그러나 16 이상 A 및 정격 전압은 250의 볼트의 위 있습니다
  • 100 N 만약에 정격 현재 16 더 중대하게 A

시험 후에, 가동 가능한 케이블은 2개 mm로 전치되지 않을 것입니다. rewirable 부속품을 위해, 지휘자의 끝은 맨끝에서 두드러지게 움직이지 않을 것입니다; non-rewirable 부속품을 위해, 전기 연결에 있는 아무 틈도 없을 것입니다. 경도 진지변환의 측량을 위해, 표는 견본 가동 가능한 케이블 감시의 끝에서 대략 20 mm의 거리에 가동 가능한 케이블에 잡아당기기를 복종되기 전에, 합니다.



non-rewirable 부속품을 위해, 견본 또는 가동 가능한 케이블 감시에게 결정적인 끝이 없는 경우에, 추가 표는 견본의 몸에 합니다.


견본 가동 가능한 케이블 감시에 관하여 가동 가능한 케이블에 표의 진지변환은 가동 가능한 케이블이 잡아당기기를 복종되는 동안 측정됩니다.



잡아당기기는 1개의 s.를 위한 경련 없이 매번 실제적으로 적용됩니다.

배려는 동시에 가동 가능한 케이블의 모든 부분 (중핵, 절연제 및 칼집)에 동일한 잡아당기기를 발휘하기 위하여 가지고 갈 것입니다.


무게: 2N/3N/5N/7N/8.5N*1


기준에 따릅니다: IEC60884 항목 23.2 (도표 18), VDE0620 항목 23.2 (table18)

코드 묘박지 IEC60884-1를 위한 가동 가능한 케이블 토크 시험기 0
