플러그 소켓 시험기
Created with Pixso.

무게 4N, 20N, 30N, 50N 플러그 소켓 검사 스틸 플러그 단단성 테스트 장치

무게 4N, 20N, 30N, 50N 플러그 소켓 검사 스틸 플러그 단단성 테스트 장치

브랜드 이름: HongCe
모델 번호: HC9928
모크: 1 세트
가격: 협상 가능
지불 조건: L/C, T/T
공급 능력: 달 당 30개 세트
자세한 정보
원래 장소:
중국
인증:
Calibration certificate(cost additional)
소재:
스테인리스 스틸
스테이션:
1개 스테이션
클램프 유닛:
플러그 핀 클램프 유닛
표준:
IEC60884.1, VDE0620
중량:
4N 20N 30N 50N
계측기:
사용자 정의
포장 세부 사항:
합판
강조하다:

사용자 정의 가능한 플러그 소켓 테스트

,

20N 플러그 소켓 검사기

,

스테인리스 스틸 플러그 소켓 검사기

제품 설명

 무게 4N, 20N, 30N, 50N 플러그 소켓 검사 스틸 플러그 단단성 테스트 장치





표준와 함께플러그 소켓 검사기:

IEC 60884-1 "가구용 및 유사한 용도의 플러그 및 소켓" 제1부: 일반 요구 사항 제24항10그림 30



표준 설명와 함께플러그 소켓 검사기:

플러그는 그림 30의 예시와 같이 플러그 핀에 적합한 구멍을 갖춘 딱딱한 철판에 배치됩니다.



구멍의 중심 사이의 거리 (예를 들어,d1 및 d2) 는 플러그 표준판의 각 핀의 가로단 면적 주위를 둘러싸고 있는 원의 중심 사이의 거리와 같아야 합니다..



각 구멍의 지름은 바늘의 가로 면적 더하기 (6 ± 0,5) mm 주위를 둘러싸고 있는 원의 지름과 같아야 한다.



플러그는 스핀을 둘러싸고 있는 원의 중심이 구멍의 중심과 일치하도록 철판에 배치됩니다.

표 16의 최대 당기 힘에 해당하는 당기 힘 P는 각 핀에 1분 동안 당기동 없이 번갈아 핀의 길쭉한 축 방향으로 가집니다.



당기는 것은 열통에 플러그를 넣은 후 1시간 후 (70 ± 2) °C의 온도에서 열통에 적용됩니다.



시험 후, 플러그가 주변 온도까지 냉각되도록 하고, 플러그의 몸체에 있는 핀이 1mm 이상 이동하지 않았는지 확인한다.



시험 표본와 함께플러그 소켓 검사기:플러그, 핀



매개 변수와 함께플러그 소켓 검사기:



테스트 스테이션 1 역
시험 무게 50N*1, 20N*2, 30N*1, 4N*1
가이브 6A 플러그 가이어, 10A 플러그 가이어, 16 플러그 가이어, 각각 하나
소켓 소켓 플레이트는 특정 국가의 플러그 및 소켓 요구 사항에 따라 만들어져야합니다.



적용와 함께플러그 소켓 검사기:

플러그 및 플러그 핀의 단단성을 테스트하는 데 사용됩니다. 플러그는 플러그 핀에 구멍이있는 딱딱한 철판에 배치됩니다.구멍의 중심 사이의 거리는 플러그 표준 장의 각 핀의 가로 절단 면적의 둘레 원의 중심 사이의 거리와 동일해야합니다.



시험 방법와 함께플러그 소켓 검사기:

1첫 번째 사용 전에, 사용자는 더 효과적이고 적절한 테스트 장치 사용 및 테스트를 완료하기 위해 관련 표준을 알고 있어야합니다.



2플러그는 스핀을 둘러싼 원의 중심이 구멍의 중심과 일치하도록 철판에 배치됩니다.그 다음 스핀의 길쭉한 축 방향으로 소켓에 테스트 플러그를 삽입그 후 플러그를 온도 (70 ± 2) °C와 난방 캐비닛에 배치, 1 시간 후, 열 캐비닛 내부에 당기 힘 적용



3플러그의 모양에 따라 클램핑 고정 고를, 그리고 플러그와 단단히 연결 (당력력을 행사 할 때 풀지 않도록)



4당기 힘 무게는 표 16에 표시 된 최대 당기 힘에 따라 선택하십시오 (대첩으로 달성 될 수 있습니다), 무게는 클램프의 반지에 꽂혀 있으며 조심스럽게 다루십시오.그리고 폭발적인 긴장도 발생하지 않습니다..

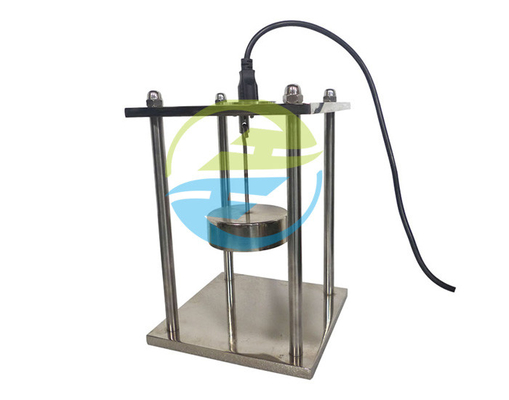

무게 4N, 20N, 30N, 50N 플러그 소켓 검사 스틸 플러그 단단성 테스트 장치 0



5이 힘은 시험 후 각 플러그 핀에 1분 동안 가집니다.플러그가 주변 온도까지 냉각되도록 허용하고 플러그 몸체의 모든 플러그 핀의 이동이 1mm를 초과하지 않도록 확인해야 합니다..



6테스트가 끝나면 장치의 청소와 소켓의 유지에주의를 기울여야 합니다.



사진 보기와 함께플러그 소켓 검사기:

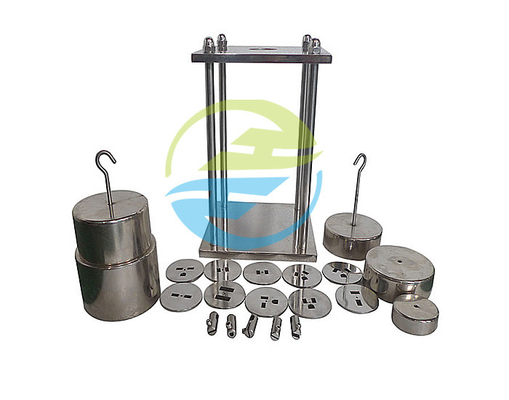

무게 4N, 20N, 30N, 50N 플러그 소켓 검사 스틸 플러그 단단성 테스트 장치 1

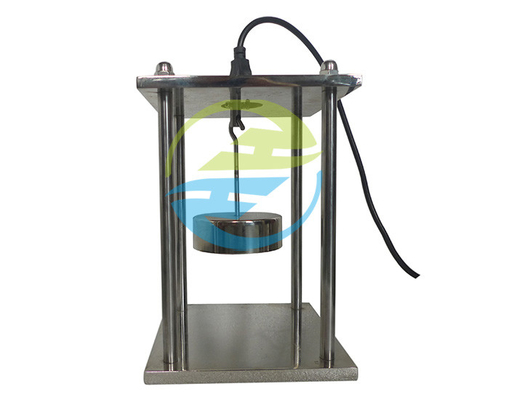

무게 4N, 20N, 30N, 50N 플러그 소켓 검사 스틸 플러그 단단성 테스트 장치 2

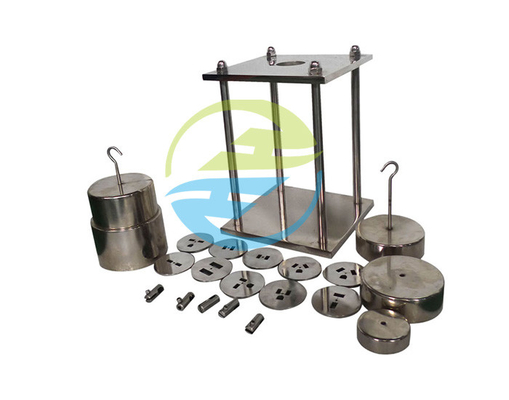

무게 4N, 20N, 30N, 50N 플러그 소켓 검사 스틸 플러그 단단성 테스트 장치 3
