| 브랜드 이름: | HongCe |
| 모델 번호: | hongce-wtp-002 |
| 모크: | 1 Set |
| 가격: | 협상 가능 |
| 지불 조건: | L/C,T/T |
| 공급 능력: | 10 sets per month |

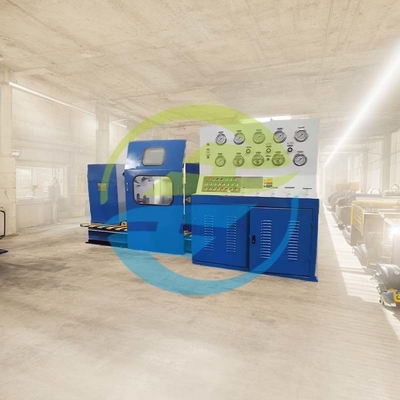

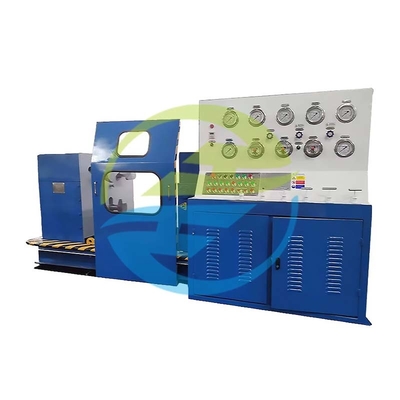

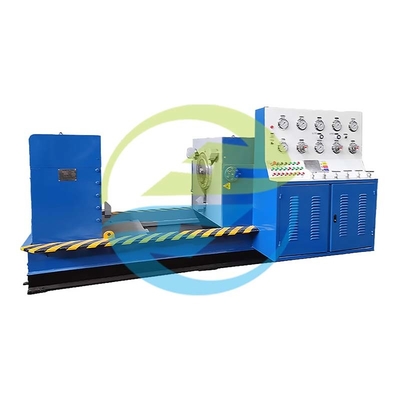

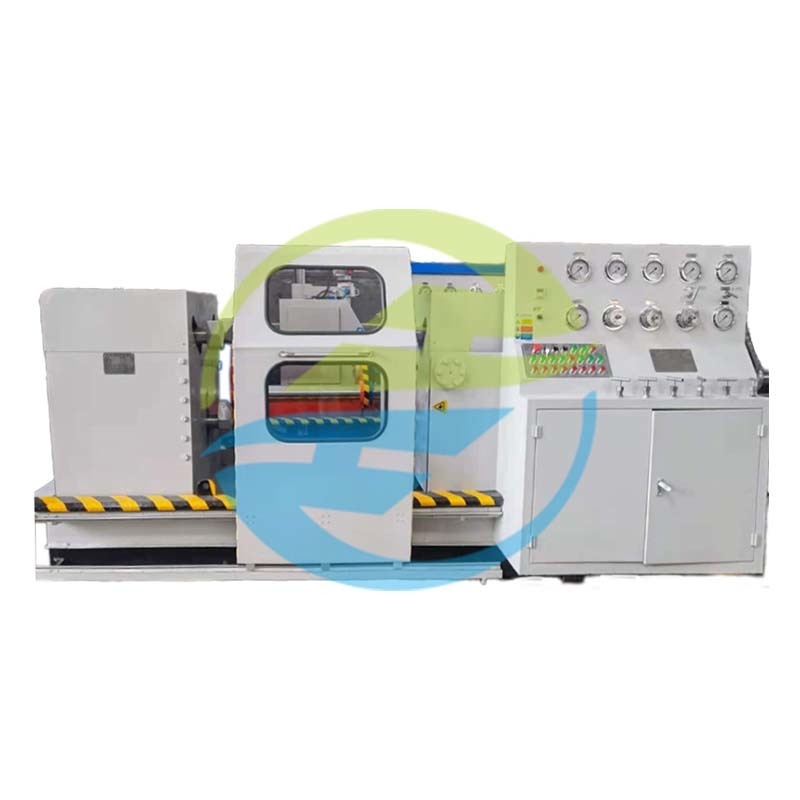

밸브 압력 유지 시험 기계 고압 DN15 DN1200 ISO 5208 IEC 60529
간략한 설명
WPT-002 는 압력 하에서 밸브 성능의 포괄적 인 테스트를 위해 설계 된 고 통합 펌프 테스트 장비입니다. 그것은 강도, 밀폐,각종 플랜지 및 스레드 밸브에 대한 누출 테스트산업용 애플리케이션에서 정확성과 신뢰성을 보장합니다.
제품 소개
WPT-002 밸브 압력 유지 테스트 기계는 뛰어난 정확도로 고압, 중압 및 저압 밸브를 테스트하도록 설계되었습니다.스트레스가 없는 클램핑 방법을 사용 하 여 밸브 플랜지 앞쪽을 위치 하 고 움직이는 발톱으로 뒷쪽을 잡는.
DN15에서 DN1200 (NPS1" ′′28")까지의 테스트 범위와 PN1.6에서 48MPa (Class150 ′′2500lb) 의 압력으로, WPT-002는 석유, 석유화학, 전력, 원자력,및 밸브 유지보수 산업수압 드라이브와 PLC 제어로 통합되어 자동화, 반복성 및 우수한 안전성을 제공합니다.
주요 특징
높은 기능적 통합
기계, 수압, 압력 테스트, 미디어 순환을 단 하나의 컴팩트 시스템으로 결합합니다.
완전 자동화
가동 효율을 향상시키고 수동 노력을 최소화하기 위해 수압 드라이브와 PLC 제어 기능을 지원합니다.
광범위한 테스트 범위
폭 넓은 지름 (DN15DN1200) 과 압력 스펙트럼 (PN1.6 48MPa) 을 포함하며 다양한 밸브 유형에 적응 할 수 있습니다.
정확 하고 스트레스 없는 클램핑
독특한 후방 발톱 설계는 밸브가 구조를 왜곡하지 않고 단단히 잡히도록 보장하며 편견 없는 테스트 결과를 제공합니다.
견고한 건축물
내구성 있는 25# 탄소 강철으로 만들어져 극한 조건에서 장기간 안정적으로 작동합니다.
멀티 컨트롤 옵션
버튼 조작, PLC 프로그래밍 및 수동 오버라이드 모드를 다양한 사용자에게 맞게 제공합니다.
다재다능한 미디어 호환성
여러 테스트 조건에 수, 가스 및 오일 테스트 매체를 지원합니다.
국제 표준 준수
|
표준 |
조항 |
설명 |
|---|---|---|
|
GB/T 13927-2008 |
제6장 |
일반 밸브 압력 시험 절차 |
|
API 598 |
4.244.3 |
밸브 강도 및 밀도 검사 |
|
ISO 5208:2015 |
표 3·5 |
밸브 누출 수준 |
|
JB/T 9092-1999 |
가득하다 |
산업용 밸브 검사 표준 |
|
ANSI/FCI 70-2 |
레벨 VI |
내부 밸브 누출 (제어 밸브) |
|
ASME B1634 |
7.174 |
밸브 설계 및 시험 |
|
IEC 60529 |
IP54 |
전기 장비의 보호 등급 |
신청서
다음 밸브 유형의 성능 테스트를 위해 설계된 것:
직선 횡단 플랜지 및 힌트 밸브
그 중: 게이트 밸브, 볼 밸브, 글로브 밸브, 체크 밸브, 플러그 밸브
시험 목적:
|
시험 범주 |
설명 |
|---|---|
|
강도 테스트 |
최대 압력 (48MPa까지) 에서 밸브 몸의 평가를 합니다. |
|
밀폐 테스트 |
정해진 조건에서 밸브 밀착도를 검사합니다. |
|
누출 테스트 |
특정 압력/매체 아래에서 미세 누출을 감지합니다. |
|
운영 검사 |
압력 아래 밸브 열/폐기 기능을 확인합니다. |
|
데이터 기록 |
자동으로 압력, 시간, 보고 결과를 기록합니다. |
기술 사양
|
매개 변수 |
가치 |
|---|---|
|
모델 |
WPT-002 |
|
적용 가능한 지름 |
DN15DN1200 / NPS1" 28" |
|
압력 범위 |
PN1.6~48MPa / 클래스150~2500lb |
|
최대 밀폐 시험 압력 |
32.0MPa |
|
최대 강도 시험 압력 |
48.0MPa |
|
밸브 종류 |
게이트, 볼, 글로브, 체크, 플러그 |
|
드라이브 모드 |
수압 구동 + PLC 제어 |
|
제어 옵션 |
수동 버튼 / PLC 자동 |
|
주체 재료 |
25# 탄소강 |
|
연결 방법 |
플랜지 인터페이스 |
|
테스트 매개체 |
물, 가스, 또는 기름 |
|
압력 조정 |
조절 가능 (설정 중에 기본 5MPa) |
|
클램핑 방법 |
앞 플랜지 위치 + 후면 이동 손톱 |
|
워크벤치 기능 |
오른쪽 플랫폼에서 90° 회전 |
|
보호 수준 |
IP54 (관리장치), IP65 (시험실) |
|
전원 공급 |
AC380V ±10%, 50Hz, 15kW |
|
크기 |
3100×2000×2200mm (L×W×H) |
|
무게 |
2.8톤 |
시험 대상
포트 밸브
공 밸브
고구려 밸브
체크 밸브
플러그 밸브
(Flanged 또는 threaded 끝으로, DN15에서 DN1200까지)
산업: 석유 및 가스, 석유화학, 전력 생산, 수처리, 밸브 OEM, 유지 보수 작업장
판매 후 서비스
현장 설치 및 시공 지원
12개월 보증 및 평생 유지보수
원격 진단 및 PLC 프로그램 업그레이드
사용 가능한 사용자 정의 가능한 장착장치 및 시험 인터페이스
제공된 ISO에 맞는 시험 보고서 템플릿 및 교육 설명서
