| 브랜드 이름: | HongCe |
| 모델 번호: | HC-ARC8000 |
| 모크: | 1세트 |
| 가격: | USD 2200-4200 / Set |
| 지불 조건: | T/T,L/C,웨스턴 유니온 |
| 공급 능력: | 달 당 50 세트 |

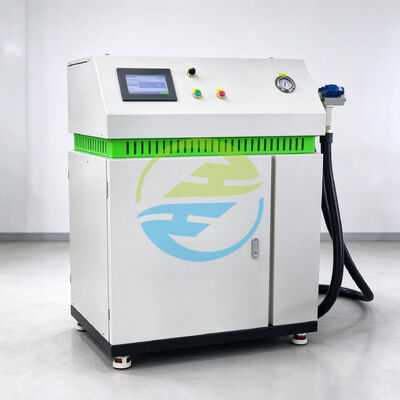

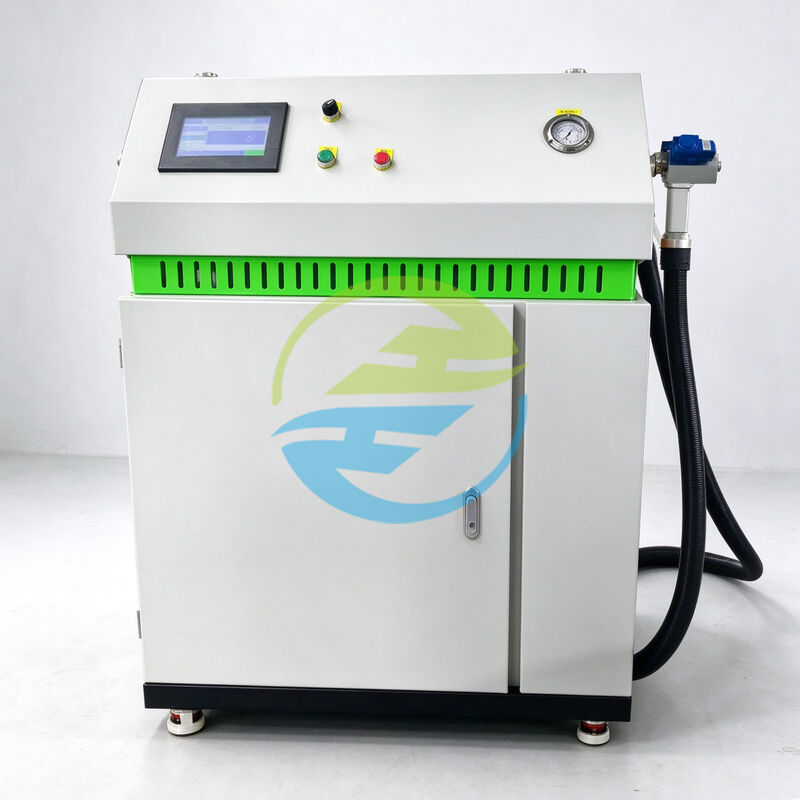

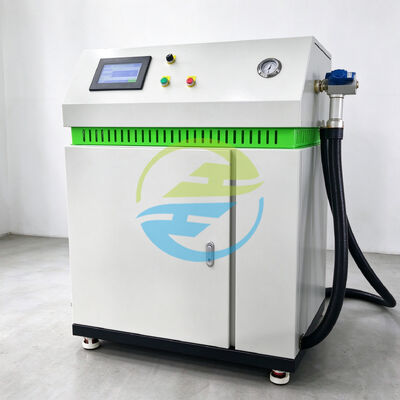

이 충전 시스템은 압력, 충전 무게 및 진공 수준을 하나의 디지털 패널에서 전체 주기 동안 유지합니다.그래서 어떤 오차는 단위가 닫힌 후보다 충전이 여전히 실행 중인 동안 눈에 띄는충전 정확도는 전체 범위에서 설정 값의 0.5%로 유지됩니다.
이 역은 자동 순서로 대피, 유지, 충전 및 검증을 실행합니다. 단위 모델에 대한 레시피가 선택되고 사이클 버튼이 누르면그리고 기계는 모든 단위에서 정확히 같은 절차를 반복합니다.. 그것은 일반적으로 과부하, 과부하 및 그 후의 보증 주장을 유발하는 운영자에서 운영자까지의 변화를 제거합니다.,그리고 로그는 RS485을 통해 읽거나 생산 추적성을 위해 USB 스틱으로 수출할 수 있습니다.
충전소임에도 불구하고 기기 패키지는 프로세스 검사기이기도 합니다. 다음 값은 주기 끝뿐만 아니라 각 주기 동안 지속적으로 측정됩니다.
| 측정된 항목 | 범위 / 해상도 | 측정 방법 | 운영자에게 알려주는 것 |
|---|---|---|---|
| 충전된 냉각물질 무게 | 10 ∼ 8000g, 1g 디스플레이 | 냉각기 실린더 아래 로드 셀, 시클 당 타라 보상 | 리셉트 타겟과 비교하여 단위의 실제 충전 |
| 충전 정확도 | 설정 값의 ±0.5% | 목표 무게와 측정 무게의 폐쇄 회로 비교 | 단위가 단위에서 단위로 반복될 수 있는지, 단 하나의 표본에만 적용되지 않는지 |
| 시스템 압력 | 0 ∙ 5.0 MPa, 0.01 MPa 단계 | 충전 분포에 있는 압력 송신기 | 막힌 튜브, 응축이 불가능한 가스, 과압, 밸브가 열리지 않음 |
| 진공 수준 및 대피 진행 | 0 ∼ 101 kPa | 펌프 라인의 진공 센서 | 충전이 시작되기 전에 습기와 공기가 제거되었는지 여부 |
| 압력 유지 (유출 전 검사) | 미리 설정된 유지 시간 및 붕괴 제한 | 잠금창의 압력 붕괴 비교 | 냉매 가 그 안에 낭비 되기 전 에 밀폐 되지 않은 관 또는 용 |
| 사이클 결과 및 추적성 데이터 | 저장된 모든 사이클 | 컨트롤러 메모리, RS485 또는 USB 수출 | 어떤 단위가 언제, 어떤 레시피와 어떤 결과를 청구 |
| 경보 및 잠금 상태 | 과압, 낮은 진공, 규모 변동 | 릴레이 출력으로 제어기 논리 | 왜 사이클이 중단되었고, 라인 PLC 또는 비콘에 대한 신호 |
컨트롤러는 단순히 밸브를 열고 무게가 도달 할 때까지 기다리지 않습니다. 냉각제는 빠른 충전 단계로 들어가 목표 근처에서 느린 트림 충전 단계로 전환합니다.그래서 튜브의 액체 열은 정착하고 최종 무게는 초과없이 도달이 2단계 접근 방식은 0.5퍼센트의 정확도를 몇 십 그램의 짧은 전하와 큰 전하에서도 반복할 수 있게 합니다.
무게와 압력이 동시에 읽히고 레시피의 예상 곡선과 비교됩니다. 압력이 증가하지 않고 무게가 증가하면 튜브가 막히거나 밸브가 닫히습니다.압력이 무게보다 빨리 상승하면, 선은 공기를 포함합니다. 순환은 중단되고 이유는 선 끝 테스트에서 발견되는 대신 표시됩니다.
최대 100개의 레시피를 저장할 수 있으며, 각각의 레시피는 충전 무게, 대기 시간, 대피 시간, 진공 한계, 압력 한계 및 정확성 창을 보유합니다.번호에 의해 레시피를 선택하면 운영자가 실수로 매개 변수를 변경할 수 없습니다, 그리고 다른 단위 모델은 기계적 조정 없이 같은 스테이션에서 작동 할 수 있습니다.
각 주기의 시작에서 스케일은 다시 0으로 설정되고, 작업일 동안 부하 셀의 느린 이동은 보상됩니다.이것은 생산 라인에서 중요한데, 같은 스테이션이 2~3회씩 작동합니다.: 그렇지 않으면 아침 첫 번째 단위와 저녁 마지막 단위는 같은 무게에 부과되지 않을 것입니다.
| 매개 변수 | 사양 |
|---|---|
| 충전 범위 | 10 ∼ 8000g |
| 충전 정확도 | 설정값의 ±0.5% |
| 압력 표시 범위 | 0.01 MPa 단계로 0 ∼ 5.0 MPa |
| 진공 표시 범위 | 0 ∼ 101 kPa |
| 레시피 기억 | 100개 프로그램 |
| 인터페이스 | RS485 및 USB 데이터 수출 |
| 표시 | 백글라이트가 있는 이색 디지털 패널 |
| 전원 공급 | 220V 50/60 Hz |
| 작동 온도 | -10 ~ 45 °C |
| 보호 | 과압 및 규모 이동 경보 |
| 냉장료 호환성 | R134a / R410A / R32 / R290 / R404A |
| 사이클 제어 | 레시피 선택으로 자동, 단일 버튼 시작 |
| 연결 | 빠른 결합 장치와 충전 분포장, 튜브 세트가 제공됩니다. |
| 문서 | 영어 사용 설명서, 캘리브레이션 인증서, 배선 도표 |
이 역은 동일한 단위 모델이 반복적으로 충전되고 충전 무게가 나중에 입증되어야하는 모든 경우에 사용됩니다.
냉각기 장비는 몇 년의 생산 기간에 구입됩니다. 그래서 기계 뒤에 있는 지원은 사양만큼이나 중요합니다.각 스테이션은 캘리브레이션 인증서와 압력 및 진공 채널의 문서화 된 테스트 기록과 함께 제공됩니다., 이는 후속 추적성 감사의 출발점입니다.
| 지원 항목 | 제공되는 것 |
|---|---|
| 보증 | 컨트롤러, 로드 셀, 압력 송신기 및 진공 센서에 12개월, 요청에 따라 24개월까지 연장 |
| 시공 | 첫 번째 설치 중 비디오 통화로 원격 시공 지원, 라인 기술자에 대한 필기 체크리스트 |
| 부품 | 주문 단계에 제공되는 권장 예비 부품 목록 및 소모품 키트 (호스, 빠른 결합기, 필터) 로 부품이 대기하지 않습니다. |
| 캘리브레이션 | 질량, 압력 및 진공 채널에 대한 연간 캘리브레이션 및 검증 서비스, 고객의 품질 파일 인증서 |
| 문서 | 영어 운영 설명서, 배선 도표 및 PLC 주소 목록은 요청에 따라만 제공되지 않습니다. |
| 현장 서비스 | 설치, 교육 및 레시피 구축을 위한 엔지니어 방문은 멀티 스테이션 프로젝트의 옵션으로 제공됩니다. |
| 엔지니어링 지원 | 기계를 만든 엔지니어링 팀에 의해 기술적인 질문에 답, 일반적으로 1 일 이내에 |
표준 구성은 R134a, R410A, R32, R290 및 R404A를 포함합니다.같은 스테이션은 튜브와 커플러가 각각에 전용되는 한 여러 냉각 물질을 제공 할 수 있습니다.우리는 냉각물질 혼합을 배제해야 하는 별도의 튜브 세트를 공급합니다.
20g 충전에서 허용량은 0.1g이며, 그렇기 때문에 스테이션은 전체 흐름에서 충전하는 대신 목표 근처에서 충전하도록 전환합니다.약 10g 이하의 전하에 대해 우리는 일반적으로 다른 스케일 범위를 추천합니다; 당신의 생산에서 가장 작고 가장 큰 충전을 우리에게 말 하 고 우리는 구성을 확인 할 것입니다.
레시피 선택은 숫자에 의해 이루어지며 매개 변수는 비밀번호 수준 뒤에 위치합니다. 운영자는 레시피를 선택합니다. 무게, 유지 시간 또는 정확도 제한을 변경하는 것은 감독자 수준이 필요합니다.이것은 일반적으로 동일한 스테이션이 인증 된 생산에 사용 될 때 필요합니다..
네. RS485는 표준이고 USB 수출은 사이클 기록에 사용할 수 있습니다.우리에게 당신의 라인이 사용하는 프로토콜과 PLC 주소 목록은 통합을 위해 준비 될 것입니다.
역, 충전 튜브, 빠른 결합장치, 캘리브레이션 인증서, 영어 사용 설명서, 배선 다이어그램, 수출 접착판 케이스진공 펌프와 냉각기 병은 패키지의 일부로 요구되지 않는 한 별도로 표시됩니다..
표준 단일 스테이션 빌드는 일반적으로 승인을 받은 후 3~5주 이내에 배송되며, 멀티 스테이션 또는 사용자 지정 구성은 주문 단계에서 확인됩니다.기계는 수출 프라이वुड 케이스에 포장됩니다.한 역에 대한 해상 화물과 긴급 프로젝트의 항공 화물 모두 우리에게 일상입니다.
220V 50/60 Hz가 표준입니다. 다른 단일 단계 전압 및 플러그 표준은 요청에 따라 제공됩니다. 문의시 국가와 작업실 공급을 지정하십시오.
| 측면 | 홍콩 자동 충전 시스템 | 전형적인 저렴한 대안 |
|---|---|---|
| 정확성 검증 | 각 사이클에서 목표와 측정된 무게를 스크린에 표시된 오차와 함께 폐쇄 회로 비교 | 스kala reading에 도달했을 때 충전이 중지됩니다. 교차 확인 및 오차 기록이 없습니다. |
| 압력 및 진공 데이터 | 압력 및 진공 표시 및 무게와 함께 로그 | 별도의 측정기, 눈으로 읽은, 기록되지 않은 |
| 요리법 | 비밀번호로 보호된 매개 변수와 함께 저장된 100개의 요리법 | 전환 시 수동으로 조정되는 하나 또는 두 개의 설정 포인트 |
| 추적 가능성 | RS485 및 USB 사이클 로그, 품질 감사에 적합 | 노트 위에 종이 메모, 또는 아무것도 |
| 교대 중 반복 가능성 | 자동 타라 및 드리프트 보상 | 수동 제로화, 그래서 첫 번째와 마지막 교대 멀리 이동 |
| 누출 확인 | 충전 전에 압력 붕괴 유지, 제한을 초과하면 주기가 중지 | 누출 전 검사, 냉각제는 결함 단위에서 손실 |
| 문서 | 캘리브레이션 인증서, 배선 다이어그램, PLC 주소 목록, 영어 설명서 | 수동만, 주문 후 도면은 종종 사용할 수 없습니다. |
| 지원 | 기계를 만든 엔지니어링 팀, 주문 단계에서 예비 부품 목록, 연간 캘리브레이션 서비스 | 무역 회사, 부품 소스 사례별로 |
| 장점 | 프로젝트의 의미 |
|---|---|
| 냉각기 장비에 20 년 | 충전, 회수 및 테스트 스테이션은 2003년부터 우리 자신의 광저우 작업장에서 만들어졌습니다. 그래서 레시피 논리는 카탈로그보다는 생산 경험에서 나옵니다. |
| 제조업자, 상인이 아닙니다. | 제품군, 요리법 및 인터페이스가 그대로 받아들여지는 대신 생산에 변경됩니다. |
| 인증된 생산 | ISO 9001:2015 생산 및 CE 표시 기계, 단위와 함께 제공 된 인증서 |
| 수출 증명 | 우리의 생산량의 약 절반은 수출되고, 기계는 이미 중국 밖에서 생산 라인에 입력됩니다 |
| 자체 압력, 진공 및 무게 기술 | 캘리브레이션과 서비스 루프는 짧게 유지됩니다, 센서와 컨트롤러 논리가 우리이기 때문에 |
| 직접 엔지니어링 접촉 | 충전 범위, 사이클 시간 및 인터페이스 요구 사항은 주문 전에 그리고 후에, 스테이션을 설계하는 사람들에 의해 응답됩니다 |
광저우 홍콩제 장비 회사는 2003년부터 중국 광저우에서 테스트 및 생산 장비를 설계하고 제조하고 있습니다. 우리의 연간 생산량의 약 절반은 수출됩니다.그리고 기계는 제3자 실험실에서 사용됩니다., 가전 및 HVAC 공장, IEC, UL, GB 및 EN 표준에 따라 작동하는 검사 기관. 우리의 슬로건은 우리가 20 년 이상 유지 한 입장을 말합니다.업계 최고 수준의 시험 장비, 전 세계 어디서나 고급 온라인 시스템과 솔루션
이 회사는 ISO 9001:2015 인증을 받았으며 EU 시장에 공급되는 기계에는 CE 표시가 있습니다. 기계 제조, 제어 캐비닛 조립, PLC 및 HMI 프로그래밍,냉각기 회로 조립 및 최종 캘리브레이션은 모두 우리 자신의 작업장에서 수행됩니다., 그래서 우리는 고객 생산 순서를 중심으로 설계를 할 수 있습니다. 카탈로그 항목에서 적응하는 대신. 우리의 엔지니어는 냉각수, 압력 및 진공 노하우를 내부에 유지,그래서 요금 요약에 대한 질문, 누출 제한 또는 화염성 냉각물 취급은 기계를 만든 사람들에 의해 대답됩니다.
대부분의 냉각기 장비는 카탈로그 항목이 아닌 프로젝트로 제공됩니다. 충전 범위, 요리 구조 및 인터페이스는 고객의 프로세스 엔지니어와 합의됩니다.그리고 배송 전에 우리 자신의 벤치에서 구축 및 테스트.
이 기계를 비교하는 고객은 일반적으로 우리의 냉각기 충전 장비 제품군에서 다음 스테이션을 살펴 봅니다.
냉각수 종류, 가장 작고 가장 큰 충전 무게, 필요한 주기 시간 그리고 라인에 필요한 인터페이스를 보내세요.도출 및 배송 시간.
만약 당신이 여전히 역 개념을 비교한다면,냉각물 충전 장비의 개요이 기계의 양쪽에 있는 기계들을 보여 줍니다.판매 엔지니어와 연락하십시오.바로 여러분의 프로젝트 세부사항과 함께
