| 브랜드 이름: | HongCe |
| 모델 번호: | HC-EXR1200 |
| 모크: | 1세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 달 당 50 세트 |
R290 및 R32는 효율적인 냉매이지만 가연성이므로 표준 회수 장치는 적합한 도구가 아닙니다. 이 회수 기계는 방폭 모터, 밀봉된 스파크 프리 전기 인클로저 및 정전기 접지 연결을 중심으로 제작되어 A3 및 A2L 시스템에 대한 회수 작업을 임시 위험 구역을 추가하지 않고 작업장 내부에서 수행할 수 있습니다.

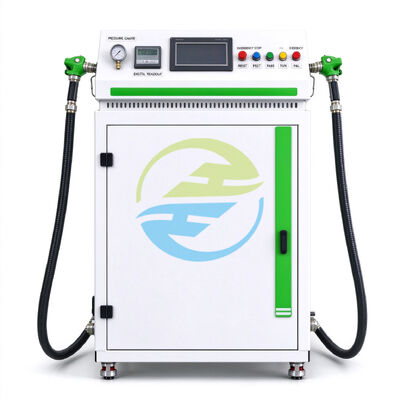

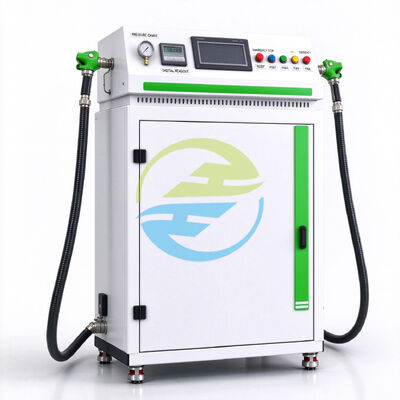

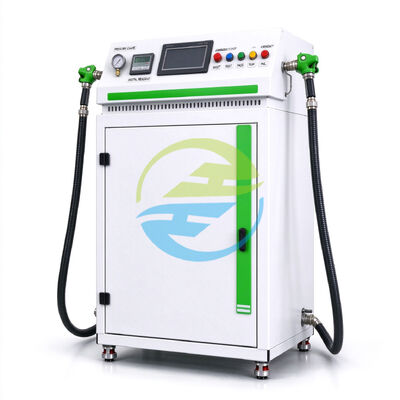

이 장치는 2단 스파크 프리 진공 펌프를 통해 분당 최대 1.2kg의 액체와 분당 약 0.35kg의 증기를 회수하며, 30마이크론까지 도달합니다. 회수된 냉매는 레벨 표시기가 있는 12.5kg 내부 실린더로 밀어 넣어지며, 디지털 디스플레이에 무게, 압력 및 진공이 표시되어 기술자는 시스템에서 얼마나 많은 양이 제거되었는지, 시스템이 비어 있는지 정확히 알 수 있습니다.
| 측정 항목 | 범위 / 해상도 | 측정 방법 | 작업자에게 알려주는 내용 |
|---|---|---|---|
| 회수된 냉매 무게 | 디지털 판독, 실린더 스케일 | 내부 실린더 아래 로드 셀 | 회수된 냉매의 양과 실린더에 남은 공간 |
| 회수율 | 액체 분당 최대 1.2kg, 증기 분당 0.35kg | 단위 시간당 무게 변화 | 회수가 정상적으로 진행되고 있는지 또는 라인이 막혔는지 여부 |
| 흡입 및 토출 압력 | 디지털 압력 판독 | 회수 회로의 압력 센서 | 필터 막힘, 밸브 닫힘, 실린더 가득 참, 과압 위험 |
| 진공 레벨 및 최종 진공 | 최대 30마이크론 | 펌프 입구의 진공 센서 | 개방 전 시스템이 필요한 수준까지 비워졌는지 여부 |
| 자동 차단 지점 | 사전 설정된 진공 또는 압력 제한 | 자동 정지 기능이 있는 컨트롤러 로직 | 게이지를 보지 않고도 기계를 정지시키므로 가연성 작업에 중요 |
| 실린더 충전 레벨 | 레벨 표시기가 있는 12.5kg 실린더 | 시각적 표시기 및 무게 판독 | 과충전을 방지하며, A3 냉매의 안전 한계 |
| 안전 장치 상태 | 과압, 열 차단, 접지 단자 | 하드웨어 보호 및 가시적인 접지 지점 | 기계가 안전 범위 내에서 작동하고 있는지 확인 |
모터는 Ex d IIB T4 방폭형이며 전기 구획은 밀봉되어 스파크가 발생하지 않습니다. 가연성 냉매 작업에서 점화원은 일반적으로 냉매 자체보다는 스위치 내부의 아크 또는 뜨거운 모터 표면이므로, 에너지가 집중되는 모터, 제어 상자 및 배선 진입 지점에 보호 기능이 집중됩니다.
흐르는 냉매는 정전기를 발생시키며, 이를 방출할 수 없는 호스는 점화 위험이 됩니다. 이 기계에는 전용 접지 단자가 있으며 정전기 방지 회수 호스와 자체 밀봉 커플러가 함께 제공되므로 회수 중인 시스템부터 기계를 거쳐 건물 접지까지 회로가 본딩됩니다. 접지 지점은 사후 고려 사항이 아닌 의도적이고 가시적인 설계 부분입니다.
7.2 CFM 2단 펌프는 시스템을 30마이크론까지 낮추는 동시에 회수 회로는 증기 회수와 병렬로 시스템에서 액체 냉매를 밀어냅니다. 푸시 풀 배열은 펌프가 액체를 직접 처리하도록 요구하지 않고도 대형 A2L 및 A3 충전에서 분당 1.2kg의 액체 속도를 허용하는 것입니다.
회수는 사전 설정된 진공에서 자동으로 중지되며, 과압, 열 차단 및 실린더 충전 제한이 두 번째 및 세 번째 계층으로 작동합니다. 가연성 냉매의 경우 기술자의 주의가 게이지 바늘이 아닌 시스템과 접지에 집중되기 때문에 중요합니다.
| 매개변수 | 사양 |
|---|---|
| 냉매 종류 | R290 / R32 (A3 및 A2L 가연성 냉매) |
| Ex 보호 | Ex d IIB T4 방폭 모터, ATEX 준수 설계 |
| 회수율 | 액체 분당 1.2kg, 증기 분당 0.35kg |
| 진공 펌프 | 7.2 CFM 2단, 스파크 프리 |
| 최종 진공 | 30마이크론 |
| 내부 실린더 | 레벨 표시기가 있는 12.5kg |
| 호스 | 자체 밀봉 커플러가 있는 정전기 방지 회수 호스 |
| 디스플레이 | 디지털 무게, 압력 및 진공 판독 |
| 안전 장치 | 과압 차단, 열 차단, 접지 단자 |
| 전원 공급 장치 | 220V 50/60Hz |
| 모델 번호 | HC-EXR1200 |
| 인증 | CE, ATEX, ISO 9001:2015 |
| 원산지 | 중국 광둥성 광저우 |
| 브랜드 | HongCe |
이 기계는 생산, 서비스 또는 폐기를 위해 A3 또는 A2L 냉매를 안전하게 시스템에서 제거해야 하는 모든 곳에서 사용됩니다:
가연성 냉매 장비는 회수율만큼 안전 기록으로 판단되므로, 문서와 기계 뒤에 있는 지원이 제품의 일부입니다.
| 지원 항목 | 제공되는 것 |
|---|---|
| 보증 | 방폭 모터, 진공 펌프, 컨트롤러 및 센서에 대해 12개월, 요청 시 연장 가능 |
| 안전 문서 | 요청 시 ATEX 문서 및 재료 인증서 제공, 따라서 작업장 안전 기록 완료 가능 |
| 예비 부품 | 주문 시 합의된 권장 예비 부품 목록, 호스 세트, 커플러, 필터 드라이어 및 씰 포함 |
| 긴급 지원 | 안전 관련 질문에 대해 24시간 응답을 목표로 하는 서비스 지원, 화상 통화를 통한 원격 진단 |
| 교정 | 무게, 압력 및 진공 채널에 대한 연간 검사 및 교정 서비스 (인증서 포함) |
| 교육 | 접지, 호스 본딩 및 실린더 제한에 대한 작업자 교육 자료 (장치와 함께 제공) |
| 문서 | 모든 기계와 함께 영어 작동 설명서 및 배선도 |
이 장치는 ATEX 준수 설계와 Ex d IIB T4 방폭 모터 및 밀봉된 스파크 프리 인클로저로 제작되었으며 CE 마크가 있습니다. ATEX 문서 및 재료 인증서는 요청 시 제공됩니다. 주문 전에 엔지니어가 현지 규정에 대한 구성을 확인할 수 있도록 작업장의 구역 분류 및 국가 요구 사항을 알려주십시오.
예, 회수 회로는 일반적인 A1 냉매와도 호환됩니다. 실제로 대부분의 고객은 혼합을 피하기 위해 냉매 그룹별로 별도의 호스 세트를 유지하며, 이를 위해 추가 호스 세트를 공급합니다.
내부 실린더는 12.5kg이며 레벨 표시기와 무게 판독 기능이 있습니다. A3 냉매의 경우 충전 한계는 물리적 용량보다 훨씬 낮게 설정되어 있으며 기계는 자동으로 차단됩니다. 표시기에만 의존하지 마십시오. 무게 표시기가 기준입니다.
주거용 분할 장치에는 약 0.8~1.5kg의 R32가 포함되어 있으며, 회로가 풀다운되면 액체 모드에서 몇 분 안에 회수됩니다. 실제 시간은 라인 길이와 냉매가 액체 또는 증기로 회수되는지에 따라 달라집니다. 증기 회수는 분당 약 0.35kg입니다.
220V 50/60Hz 단상입니다. 다른 전압 및 플러그 표준도 요청 시 제공됩니다. 공급 장치는 접지되어야 하며, 회수 시작 전에 기계의 접지 단자를 건물 접지에 본딩해야 합니다.
펌프 오일, 필터 드라이어 및 호스 씰은 마모 부품입니다. 필터 드라이어와 예비 씰 세트가 장치와 함께 제공되며, 압력 및 진공 채널과 접지 연속성에 대한 연간 점검을 권장하며, 이는 교정 서비스와 결합될 수 있습니다.
회수 장치, 자체 밀봉 커플러가 있는 정전기 방지 호스 세트, 접지 케이블 세트, 예비 필터 드라이어, 영어 작동 설명서 및 수출용 합판 포장. ATEX 문서는 요청 시 추가됩니다.
| 측면 | HongCe 방폭 회수 기계 | 일반적인 저가 대안 |
|---|---|---|
| 모터 및 인클로저 | Ex d IIB T4 방폭 모터와 밀봉된 스파크 프리 전기 상자 | 개방형 프레임의 표준 모터, 점화 보호 없음 |
| 의도된 냉매 | A3 및 A2L (R290 및 R32 포함)용으로 명시적으로 설계됨 | "모든 냉매"용으로 판매, A3 규정 없음 |
| 정전기 제어 | 표준으로 제공되는 접지 단자 및 정전기 방지 호스 | 접지 지점 없음, 일반 호스 |
| 회수율 | 2단 7.2 CFM 스파크 프리 펌프를 통한 액체 분당 1.2kg | 단단 펌프, 증기 포트를 통한 액체 회수 |
| 정지 | 사전 설정된 진공에서 자동 차단 및 과압 및 열 보호 기능 | 수동 정지, 작업자가 게이지를 봄 |
| 문서 | 요청 시 CE, ATEX 설계 문서 및 재료 인증서, ISO 9001:2015 생산 | 설명서만, 인증서 획득 어려움 |
| 안전 지원 | 구역 분류, 접지 및 실린더 제한에 대한 설계 팀의 지침 | 프로세스 또는 안전 지침 없음 |
| 장점 | 귀하의 프로젝트에 대한 의미 |
|---|---|
| 제조업체, 조립업체 아님 | 2003년부터 광저우 작업장에서 냉매 및 전기 테스트 장비 제작, 타사 키트 조립 아님 |
| 하나의 안전 개념 | 모터, 인클로저, 접지 및 호스가 단일 시스템을 형성하도록 냉매 회로와 함께 설계된 폭발 방지 기능 |
| 안전 기록용 문서 | ISO 9001:2015 생산, CE 마크 기계 및 ATEX 설계 문서 (작업장 감사용) |
| 가연성 냉매 경험 | 연간 생산량의 약 절반이 수출되며, A3 및 A2L 냉매를 사용하는 고객이 시리즈 생산에 참여 |
| 자체 펌프 및 센서 기술 | 자체 설계된 2단 스파크 프리 펌프 및 푸시 풀 회수, 짧은 부품 및 서비스 루프 |
| 직접 엔지니어링 액세스 | 구역 분류, 접지 및 실린더 제한 질문은 기계를 설계한 사람에게 전달 |
Guangzhou HongCe Equipment Co., Ltd.는 2003년부터 중국 광저우에서 테스트 및 생산 장비를 설계하고 제작해 왔습니다. 연간 생산량의 약 절반이 수출되며, 이 기계는 IEC, UL, GB 및 EN 표준에 따라 작업하는 제3자 실험실, 가전 및 HVAC 공장, 검사 기관에서 사용됩니다. 당사의 슬로건은 20년 이상 유지해 온 입지를 나타냅니다: 업계 선도적인 테스트 장비, 고급 온라인 시스템 및 솔루션, 전 세계 어디에서나.
이 회사는 ISO 9001:2015 인증을 받았으며, EU 시장에 공급되는 기계에는 CE 마크가 부착됩니다. 기계 가공, 제어 캐비닛 조립, PLC 및 HMI 프로그래밍, 냉매 회로 조립 및 최종 교정은 모두 자체 작업장에서 이루어지므로, 카탈로그 항목에서 조정되는 것이 아니라 고객의 생산 순서에 맞춰 스테이션을 설계할 수 있습니다. 당사의 엔지니어는 냉매, 압력 및 진공 노하우를 내부적으로 보유하고 있으므로, 충전 레시피, 누출 한계 또는 가연성 냉매 취급에 대한 질문은 기계를 제작한 사람들이 답변합니다.
가연성 냉매 프로젝트는 안전 감사에서 나중에 질문할 부분이기 때문에, 제안서에 접지, 호스 및 문서 요구 사항을 명시하여 견적을 제공합니다.
회사 프로필: 회사 소개 · 공장 및 작업장 · 품질 관리 · 모든 냉매 충전 장비 · 기술 뉴스
이 기계를 비교하는 고객은 일반적으로 당사의 냉매 충전 장비 범위에서 다음 스테이션도 살펴봅니다:
냉매, 시스템당 일반 충전량, 하루에 회수하는 시스템 수 및 작업장의 구역 분류를 알려주시면 엔지니어가 기계 구성, 문서 패키지 및 배송 시간을 확인해 드립니다. 당사의 나머지 냉매 충전 장비 범위는 제품 페이지에 나열되어 있으며, 가연성 냉매 프로젝트는 영업 엔지니어에게 직접 문의할 수 있습니다.
