제품 상세 정보:
결제 및 배송 조건:
|
مراقبة: | 미츠비시 PLC | 디스플레이: | 7 인치 터치스크린 |
---|---|---|---|
역: | 사용자 정의할 수 있습니다. | 부하: | 0~250V/5KW |
속도 테스트: | ≥10 freq/분 | ||
하이 라이트: | IEC 시험 장비,실험실 테스트 장비 |
안내장은 스위치 내구시간을 보고 낮게 회복 시간 통합한 시험 장치 CSG-2를 감시합니다
기준: EN 60745-2-5: 2010 부록 M21.18의 부록 M21.18.301의 부록 M21.203의 부록 M21.301의 숫자 M.301, IEC60745-2-5: 2003 부록 BB.20.102, EN 60745-2-5:2010 항목 17.101와 항목 19.102.3.
신청: 그것은 원형 톱 스위치 성과를 시험하기 위하여 이용되고 안내장은 더 낮은 감시의 내구성과 회복 시간을 보았습니다.
시험 표본: 원형 톱

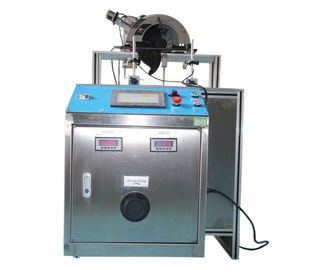

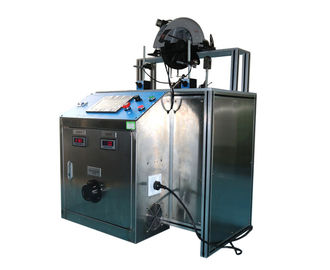

특징: 이 장비는 2개 부품, 기계 시스템 및 전기 통제 시스템으로 구성됩니다.

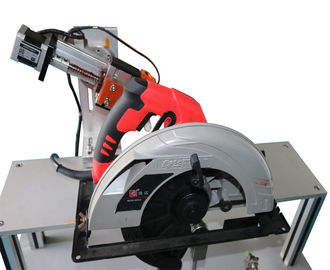

기계 시스템은 원형 톱을 위한 테이블입니다. 스위치가 있고 테이블에 소켓, 통신수를 시험 표본에 온/오프 짐 전력 공급을 돌기 위하여 스위치를 밀 수 있습니다 간색합니다; 원형 톱의 다른 크기는 테이블에 두고 고쳐질 수 있습니다; 테이블에, 소형 안내장의 스위치를 잠그기를 위한 장치는 " on " 위치에서 보았습니다; 잎은 중간 강저를 통해서 테이블의 바닥까지 미칠 수 있습니다; 테이블에 곳에 잎의 밑에, 드라이브 열리거나 닫은 원형 톱의 일 수 있는 더 낮은 감시 2대의 위치 감지기 있습니다, 및 더 낮은 감시 putter.

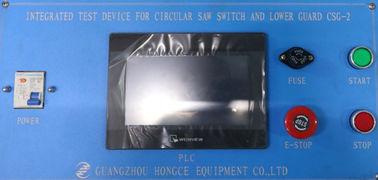

전기 통제 시스템은 미츠비시 짐 전력 공급, PLC, 7 인치 터치스크린 및 등으로 이루어져 있습니다. 수동 조작 및 자동 조작을 달성할 수 있습니다.
수동 제어:
putter가 최대 개방 장소 (대응 위치 감지기 지시자)에 점화할, 현재로서는 열릴 더 낮은 감시를, 통신수 더 낮은 감시 오프닝 활동을 멈출 수 있습니다 만들 때 통신수는 수동으로 압박에 의하여 putter에 의하여 “수동으로” 오른쪽으로 자전하는 더 낮은 감시를 이동할 수 있습니다 또는 “수동으로 터치스크린에” 왼쪽 방향으로 자전하십시오, 그 후에 열릴 가까울 것이 점차의 더 낮은 감시가; 그리고 통신수는 “수동으로에 스위치”를 눌러서 온/오프 이기 위하여 수동으로 원형 톱 스위치를 만들 수 있습니다 또는 “터치스크린에” 수동으로 떨어져 전환하십시오, 스위치 잠그 장치는 자동적으로 원형 톱의 스위치를 잠그거나 풀어 놓을 수 있습니다. 통신수는 시험 표본에 짐 전압을 공급하거나 공급하지 않기 위하여 달성하도록 패널에 정지 버튼을 누를 수 있습니다.
자동 조작:
1. 통신수는 잠그는 장치 자물쇠의 간격 시간을 미리 설치할 수 있습니다 또는 안내장을 풀어 놓기 위하여 스위치, 시험 표본에 공급된 짐 전압의 간격 시간을 보고, 원형 톱 스위치를 위한 원형 톱의 더 낮은 감시의 오프닝 거주 시간, 그 후에, 통신수 터치스크린에 압박 “시작”만, 위 테스트 자동적으로 가공될 것입니다.
2. 뒤에 오는 것 원형을 위해 주로 보았습니다 더 낮은 감시의 내구성과 회복 시간 시험을 입니다: 톱은 90°cut를 위해 놓이고 수평면에서 동쪽으로 향하게 할 것입니다. 더 낮은 감시는 가득 차있는 폐구위에서 최대 개방 장소에 순환될 것이고 비율로 50의 000 주기를 위해 그 때 분 당 10 미만 주기를 풀어 놓아, 여러번은 위치 감지기에 의해 기록됩니다. 더 낮은 감시의 금렵기는 0.3s를 초과하는 경우에, 0.3s 보다는 더 적은이 아닙니다, 타임아웃의 수는 세어집니다. 최후의 더 낮은 감시의 금렵기는 장비가 필수 시험 시간에 달린 후에 기록됩니다, 장비는 자동적으로 멈출 것입니다.
기술적인 모수
아니오: | Serial 아니오: | 모수 | 말 |
1 | 입력 파워 | 220V/50Hz | |
2 | 통제 시스템 | 미츠비시 PLC의 7 인치 터치스크린 | |
3 | 역 | 1개 | |
4 | 붙박이 짐 | B 소켓 장비되는 0~250V/5KW 전압 조정기 | |
5 | 주기를 시험하십시오 | 0-999999, 미리 설치될 수 있습니다 | |
6 | 속도를 시험하십시오 | ≥10 freq/분 | |
7 | 감시 회복 감지 시간 | 0.01-9.99s는, 표시될 수 있습니다 | 회복 시간 |
8 | 안내장은 스위치를 장치를 잠그는 보았습니다 | 모터 몰아서 스위치를 잠그거나 풀어 놓으십시오 | |
9 | 가동 단추 | 통신수를 위한 패널에 정지 그리고 출발 단추는 쉽게 힘을 차단하거나 위에 돕니다 |
