0 이하 비말 시험 체계가 전기 통제 진입 보호 시험 장비 도로 차량에 의하여 - 4°C 급수합니다

가장한 환경에 0-4°C의 밑에 비말 시험 체계 비말 3s가 ISO16750.4 항목 5.4 도로 차량에 의하여 급수합니다

A. 체계 소개:

그것은 ISO16750.4clause 5.4에 따릅니다: 얼음 냉수 충격 테스트, 그것은 각종 도로 차량에 튀기는 물에 지배를 받을 지도 모르다 전기와 전자 체계의 가장된 환경을 위한 안전 테스트를 위해 사용됩니다.

B. 기술적인 모수:

건축 설계에 소개

이 제품은 진보된 공정 장치에 의해 고품질 물자로, 가공해 만들고, 외부 케이싱의 표면은, 아름다운 납작하게 살포되고. 색깔은 협조됩니다, 아크는 디자인되고, 선은 매끄럽습니다 자연적입니다. 강선은 일 도중 좁은 공간이기 위하여 디자인되고 수입된 고품질 스테인리스로 만듭니다. 실내 표본 홀더 및 다른 부속 부속품은 적당한 디자인 및 내구성과 더불어 스테인리스로, 만듭니다. 국가 기준에 따르기의 전제의 밑에, 장비는 모든 양상의 안정성에 근거를 둔 통제에 실제 적이고 쉽습니다. 더욱, 장치에는 쉬운 임명, 간단한 가동 및 쉬운 일상적인 정비의 특성이 있습니다.

1. 장비의 외부 케이싱은 고품질 직류 전기를 통한 강철 플레이트 CNC 공작 기계로 만들고, 더 매끄럽고 아름다운 외부 케이싱의 표면은 살포됩니다.

2. 안 탱크는 SUS316 고품질 스테인리스 거울 패널입니다; Zui 후에 실험 매체의 재생 그리고 청소를 촉진하기 위하여는, 장비 스튜디오의 바닥은 깔때기로 디자인됩니다;

3. 장비 청소: 장비 스튜디오 안쪽에 다수 고열 반대로 부식 청소 살포 머리가 있습니다. 장비 프로그램이 완성된 후에, 솔레노이드 벨브가 열리고, 상수도도 연결된 청소 분사구는 다방향 세척 스튜디오입니다;

4. 분사구 이동하는 장치: 분사구는 열 절연제 층을 가진 위와 더 낮은 부류에 조정 입니다. 온도가 높 때, 부류는 작동 약실을 나가고 일 방으로 살포 도중 빨리 움직입니다;

5. 유량계: 전자 유량계는 교류를 통제하고, 조정하고, 표시하고 축적할 수 있는 시험 물 교류의 교류를 측정하기 위하여 이용됩니다. 4~20mADC 신호를 변환기를 통해서 출력하고, 중앙 제어 장치도 연결하고, 그것 전시에 의해 통제되고;

6. 절연재: 절연제 성과를 지키고 안정되어 있는 실내 온도를 유지하는 고밀도 섬유유리 면;

7. 문은 실내 표본의 변화 관찰을 투명한 창으로 제공됩니다. 관측 창은 다중층 빈 부드럽게 한 유리로 만듭니다;

8. 섞임계는 실험실에 있는 온도 그리고 습도가 획일하다 안정되어 있다 그래야, 길 축선 팬 모터와 고/저 온도 저항하는 스테인리스 다 날개 수직 대류 수직 유포 주기를 달성하기 위하여 임펠러를 채택합니다;

9. 두 배 층 고열 저항하는 고강도 바다표범 어업 지구는 문과 장 사이에서 시험 지역의 바다표범 어업을 지키기 위하여 이용됩니다. 문의 안 문 물자는 스테인리스로 만들고, 문 손잡이는 가동을 쉽게 하는 반응 없이 합니다;

10. 시험 구멍 (기계의 왼쪽)는 외부 시험 고압선 또는 신호 케이블 (가늠구멍 50mm)를 위해 이용될 수 있습니다;

11. 장비의 펌프와 냉장계는 바닥에 설치되고, 압축기는 프랑스에 있는 Taikang 상표에서 냉각 효과 및 신뢰성을 지키기 위하여 수입됩니다.

12. 지정된 위치로 쉽게 기계를 이동할 수 있고 Zui 후에 피마자를 고치는 기계의 바닥에 고품질 조정 위치 PU 움직일 수 있는 바퀴를 설치하십시오;

13. 장비의 제어 부분은 장비의 오른쪽에 디자인됩니다. 그것은 온도 조절기, 제어 개폐기, 물 탱크, 등으로 배부됩니다. 운영하는 것은 쉽습니다, 유지해 쉽고 그리고 쉽다.

회로 통제와 보안 시스템

7 인치 LCD 터치스크린 관제사로, PLC 통제는 각각 온도, 펌프 및 교류 및 시험 시간 통제할 수 있습니다; 교류는 터치스크린에 직접 표시됩니다.

1. 성분 수입;

2. 신관 보호 스위치 없음;

3. 하중 초과, 누설은, 완전히 끝 구획을 넣었습니다;

4. 자동 종료 및 다른 보호로;

냉각 장치

1. 압축기: 완전히 동봉하는 프랑스 Taikang;

2. 냉각 방법: 기계적인 냉각;

3. 응축 형태: 강제 통풍 냉각;

4. 냉각제: 친절한 R404A (환경에);

5. 전체적인 체계 파이프라인은 환기와 압력 48H 누출 시험을 위해 시험됩니다;

6. 난방 및 냉각 장치는 완전 독립 입니다;

7. 내부 나선형 냉각하는 동관;

8. 사면 증발기;

9. 건조한 여과기, 냉각하는 교류 창, 수선 벨브, 기름 분리기, 솔레노이드 벨브 및 액체 저장 탱크는 전부 수입한 본래 부속입니다;

사용의 상태

1. 주위 온도: 5 ° C ~ +32 ° C

2. 주위 습도: ≤85%

3. 소요 전력: AC380 (±10%) V/50HZ 삼상 5 철사 체계

4. 미리 설치된 수용량: 16KW에 관하여

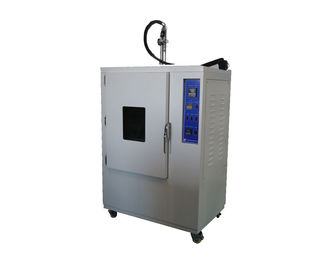

참고를 위한 그림:
