먼지에 대한 보호를 확인하는 3000L 먼지 챔버 테스트 장치

3000L 먼지 챔버 - 먼지에 대한 보호를 확인하는 테스트 장치

모래 및 먼지 테스트 챔버는 IEC60529-2001 < 인클로저에 의해 제공되는 보호 등급(IP 코드)> 그림 2, IEC60068-2-68 등에 따라 설계 및 제조되었습니다. 먼지 환경을 인공적으로 시뮬레이션하여 방진 테스트 테스트 샘플의 능력.

테스트 장치는 첫 번째 특성 숫자 5 및 6(IP5X 및 IP6X)의 전기 제품의 모래 및 먼지 테스트에 적합합니다.침입 방지 테스트 장비

챔버는 먼지가 적재된 수직 순환 공기의 층류가 아닌 흐름을 제공할 수 있으며 시간 조절이 가능합니다.또한 테스트 샘플을 진공 청소기로 청소할 수있는 진공 펌프가 장착되어 있으며 배기량과 압력을 조정할 수 있습니다.또한 내부 챔버는 기류 온도 제어 장치로 구성되어 테스트가 표준 환경 조건에서 수행되도록 합니다.침입 방지 테스트 장비

표준 요구 사항에 따라 이 테스트 챔버는 인공적으로 시뮬레이션된 먼지 환경을 사용하여 샘플의 방진 능력을 테스트합니다.세부 요구 사항 및 자격 기준은 IEC60529-2001, IEC60068-2-68 또는 제품 표준에 따라야 합니다.

                                                           침입 방지 테스트 장비

주요 매개변수:

1. 작업 크기(mm): 1500*2000*1000(D*W*H)
2. 기본 설계 원칙: 원추형 깔때기가 설계되었습니다.하단에는 집진 포트와 집진 포트가 있습니다.고압 터빈 순환 팬은 먼지 흡입구에 설치되어 추출된 먼지를 내부 챔버 상단으로 보낸 다음 상단에서 먼지를 수직으로 불어내어 사이클을 시작합니다.
3. 내부 재질: SUS304B 스테인리스 강판
4. 외부 재료: A3 정전기 살포
5. 문 중앙에 있는 큰 관찰 창
6. 독특한 공기 덕트 디자인은 상자의 층류 흐름의 집중을 보장합니다.
7. 기본 구조: 전처리 상자, 테스트 상자, 흡입 포트, 집진 상자, 순환 먼지 송풍 장치, 진공 시스템, 먼지 저장 탱크, 흐름 밸브, 가열 시스템, 역류 블레이드, 샘플 턴테이블, 보호 플러그 그물, 농도 측정기의 먼지 반환 파이프 , 등
8. 챔버 및 파이프의 모래 및 먼지 농도는 2kg/m³입니다.
9. 기류 속도: ≤2m/s(조정 가능)
10. 시험모래(또는 활석) 투여량: 2kg ~ 4kg/m³
11. PLC 및 터치스크린 지능형 제어 시스템침입 방지 테스트 장비
12. PT100 테스트 센서
13. 기기 과열 보호 기능
14. 전원 공급 장치의 결상 보호
15. 누설 차단기
16. 전원 공급 장치: AC380V, 60Hz, 3.5KW
17. 문: 강화 유리 문
18. 진공 펌프 60~600L/H
19. 압력 조절 밸브, 흡입 노즐 및 압력 조절 3종 세트
20. 컨트롤러: 프로그래머블 컨트롤러(이 컨트롤러에는 다음과 같은 임의 설정 기능이 있습니다.)

1. 분진 분사 시간(정지, 분사) m/s, 조정 가능
2. 주기 기간: 임의로 조정 가능
3. 사전 설정 테스트 시간: 0s ~ 9999m59s, 조정 가능침입 방지 테스트 장비
4. 전원 켜기: 끄기-켜기-끄기

21. Square-meshed sieve: 공칭 와이어 직경은 50μm, 와이어 사이의 공칭 너비는 75μm입니다.
22. 송풍기: 모든 플라스틱 원심 팬

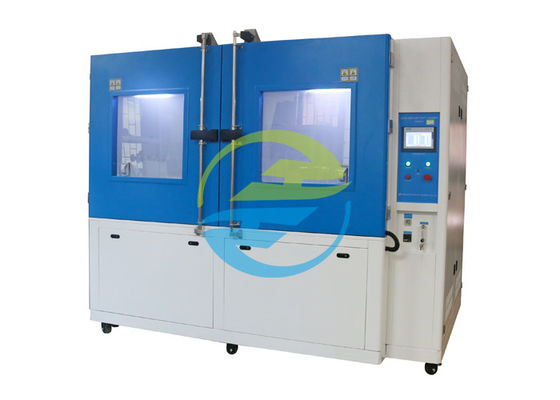

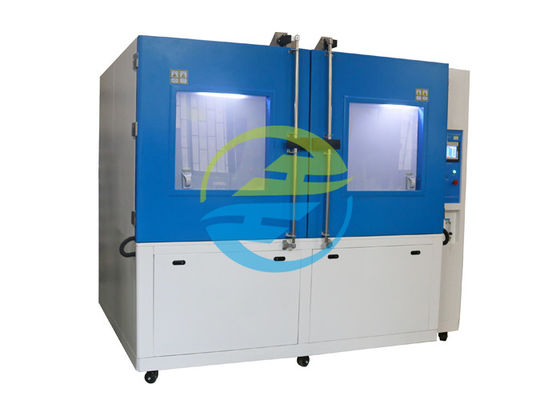

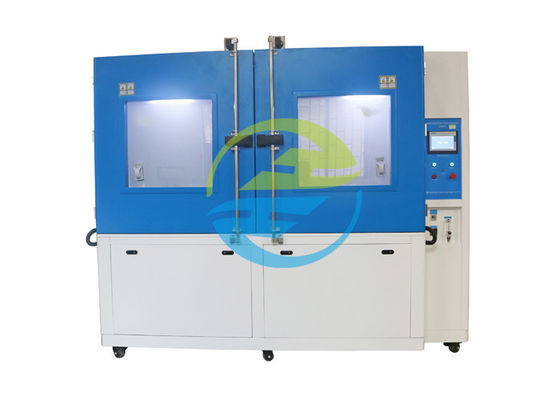

참고를 위한 그림:
