제품 소개진입 보호 시험 장비

IPX8 방수 진입 보호 시험 장비에 대한 IEC 60592 IPX1

IPX8 방수 진입 보호 시험 장비에 대한 IEC 60592 IPX1

IPX8 방수 진입 보호 시험 장비에 대한 IEC 60592 IPX1
IEC 60592 IPX1 To IPX8 Waterproof Ingress Protection Test Equipment
IPX8 방수 진입 보호 시험 장비에 대한 IEC 60592 IPX1
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HongCe
인증: Third part calibration certificate(cost additional)
모델 번호: HH0820
결제 및 배송 조건:
최소 주문 수량: 1 세트
가격: Negotiatable
포장 세부 사항: 합판
배달 시간: 20일
지불 조건: 티/티
공급 능력: 달 당 20 세트
접촉
상세 제품 설명
상품 이름: IPX8 누에고치 건조기 시스템에 대한 IEC 60592 IPX1 테스트: 식수에 대한 보호
물방울 검정의 크기: 1000*600mm 드립 높이: 200 밀리미터
튜브 관경을 오실레이션시키기: R400, R600, R800 노즐 직경: IPX5 : Ф6.3mm ; IPX6 : Ф12.5mm
IPX8은 탱크처럼 움직입니다: 지름 0.8은 잽니다, 높이 1이 잽니다 턴테이블 지름: Ø600mm
하이 라이트:

방수 진입 보호 시험 장비

,

IPX8 진입 보호 시험 장비

,

IPX1 진입 보호 시험 장비

IEC 60592 IPX1 ~ IPX8 방수 침투 보호 테스트 장비



기준:

인클로저(IP 코드)에 의해 제공되는 IEC60529 보호 수준, 14.2.1, 14.2.2, 14.2.3, 14.2.4, 14.2.5, 14.2.6, 14.2.7, 14.2.8 및 그림 3, 그림 4, 그림 5 및 그림 6, IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7 및 IPX8, 표 3.



애플리케이션:

두 번째 특성 숫자로 표시되는 물 침투에 대한 보호 수준을 테스트하는 데 사용됩니다.

IP 테스트 장비



두번째

특성

숫자

보호 등급

시험

조건, 참조

간단한 설명 정의
0 비보호 - -
1 수직으로 떨어지는 물방울로부터 보호됨 수직으로 떨어지는 방울은 유해한 영향을 미치지 않아야 합니다. 14.2.1
2 인클로저가 최대 1 5° 기울어졌을 때 수직으로 떨어지는 물방울로부터 보호됨

수직으로 떨어지는 방울은 없어야합니다

인클로저가 수직의 양쪽에서 최대 1 5° 각도로 기울어지면 유해한 영향을 미칩니다.

14.2.2
물 분사로부터 보호됨 수직 양쪽에 최대 60° 각도로 물을 뿌리면 유해한 영향이 없어야 합니다. 14.2.3
4 물이 튀는 것으로부터 보호됨 어떤 방향에서든 인클로저에 물이 튀면 유해한 영향을 미치지 않습니다. 14.2.4
5 워터 제트로부터 보호됨 어떤 방향에서든 인클로저에 분사되는 물이 유해한 영향을 미치지 않아야 합니다. 14.2.5
6 강력한 물 분사로부터 보호됨 모든 방향에서 인클로저에 강력한 제트로 분사되는 물은 유해한 영향을 미치지 않습니다. 14.2.6
7 일시적인 물 침수로 인한 영향으로부터 보호됨 표준화된 압력 및 시간 조건 하에서 인클로저를 일시적으로 물에 담그는 경우 유해한 영향을 일으키는 양의 물이 침투할 수 없어야 합니다. 14.2.7
8 지속적인 물 침수로 인한 영향으로부터 보호됨

많은 양의 물이 유입되어

제조업체와 사용자가 합의한 조건이지만 숫자 7보다 더 엄격한 조건에서 인클로저를 물에 지속적으로 담그면 유해한 영향이 발생하지 않습니다.

14.2.8
9

고압 및 온도로부터 보호됨

워터제트

모든 방향에서 인클로저에 고압 및 고온으로 분사되는 물은 유해한 영향을 미치지 않습니다. 14.2.9

표 3 – 두 번째 특성 숫자로 표시되는 물에 대한 보호 등급

IP 테스트 장비의 매개변수:

1. 수직으로 떨어지는 물방울로부터 보호됩니다.
애플리케이션 IPX1, IPX2 테스트를 수행하는 데 적용됩니다.
비 지역 1000mmX600mm
탱크 재료 스테인레스 스틸
적하 조리개 Φ0.4mm
구멍 거리 20mm
강우량 1mm/Min, 3mm/Min, 사용자 설정 매개변수(오류: + 0.5mm/min).
물 떨어지는 높이 200mm (시험장비에 의한 자동제어)
테스트 시간 10분, 필요에 따라 설정 가능
배수 테스트 완료 후 자동으로 탱크 물 비우기
본체 재질 산업용 알루미늄 합금
크기(LxDxH) 1100X1200X2600mm
기계 구조 벽걸이
공기 압축기(옵션, 포함되지 않음) 조용한 공기 압축기

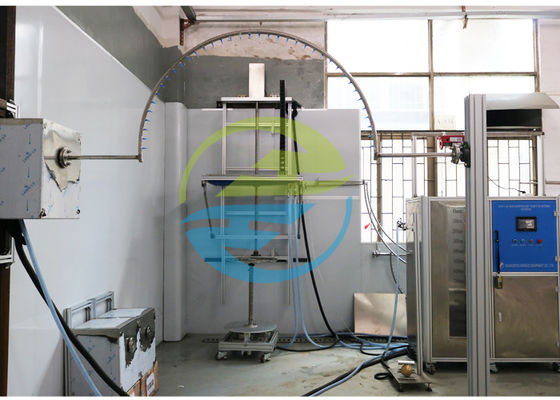

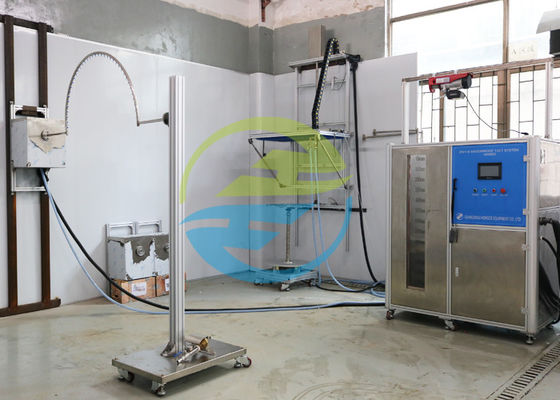

2. 물이 튀거나 튀는 것으로부터 보호됨(진동관)
애플리케이션 IPX3, IPX4 테스트를 수행하는 데 적용됩니다.
상수도

포함되지 않은 물 유량>10L/min±5% 깨끗한 물.

이 장치에는 깨끗한 물 여과 장치가 장착되어 있습니다.

전류를 고주파로 변환시키는 관의 크기

R400, R600, R800 진동 튜브와 함께 제공되는 표준

(다른 크기 R200, R1000, R1200, R1400, R1600mm은 선택 사항일 수 있음), 스테인레스 스틸

물웅덩이 Φ0.4mm.
두 구멍의 끼인각 IPX3: 120°;IPX4: 180°
진자 각도 IPX3: 120°;IPX4: 360°
비가 내리는 속도

IPX3: 4초/시간(2×120°);

IPX4: 12초/시간(2×360°);

물의 흐름 진자의 크기 및 핀홀 수에 따라 설정 가능(홀당 0.07 L/minX)
테스트 시간 0.01S~99시간 59분, 사전 설정 가능
압력계 0~0.25MPa
사이트 요구 사항

전용 IP 방수 시험실, 바닥은 조명이 있어야 평탄해야 합니다.

장비에 사용되는 10A 방수 누전 스위치(또는 소켓)입니다.유입과 배수의 좋은 기능으로.지상 설치

지역 전류를 고주파로 변환시키는 관에 따르면 선택했습니다
3. 물이 튀거나 튀는 것으로부터 보호됩니다. (스프레이 노즐)
상수도 물 흐름율은 포함되지 않은 50~150kpa 깨끗한 물입니다.
스프레이 노즐 매개변수

외부 직경: Ф102mm

구형 직경: ​​SФ75.5mm

가운데 구멍이 있고, 끼인각이 30°인 구멍의 내부 원에는 24개의 구멍이 있습니다.구멍의 외부 원에는 끼인각이 15°인 구멍이 96개 있습니다.총 121홀.

구멍 직경: Ф0.5mm

그것은 황동으로 만들어졌습니다.

물의 흐름 10L/min±5%, 유량계 조절 가능
압력 게이지 범위 0~0.4Mpa
헛되이 애쓰다 이동할 수 있는
압력계 0~0.25MPa
4. 워터 제트 및 강력한 워터 제트로부터 보호됩니다.
애플리케이션 IPX5, IPX6 테스트를 수행하는 데 적용됩니다.
상수도

IPX5: 물 유량 > 12.5L/min±5%;

IPX6: 물 흐름율 >100L/min±5%;

이는 스테인레스 스틸 물 탱크와 가압 장비로 달성할 수 있습니다.

노즐 직경 IPX5: Ф6.3mm;IPX6: Ф12.5mm
물의 흐름 IPX5: 12.5±0.625L/분, IPX6: 100±5L/분;유량계는 조정 가능합니다.
제트 노즐에서 인클로저까지의 거리 2.5~3m
테스트 시간 1min/m² 이상(3분 이상)
압력계 0~0.25MPa

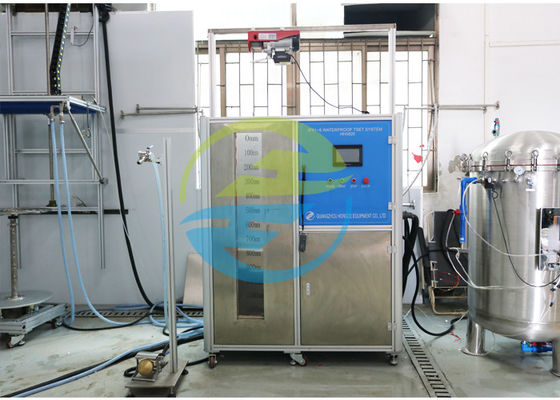

5. 물과 전기 제어 캐비닛에 일시적으로 담그면 영향으로부터 보호됩니다.
해당되는

(a) IPX1~IPX6 방수시험을 위한 급수장치

(b) IPX7 수침 시험

(c) IPX8 수밀성 시험을 위한 수분 저장

(d) 방수설비 전체에 대한 자동제어

물 저장 탱크

IPX5~IPX6 강한 물분무 시험의 물 저장, IPX8의 물 주입, IPX7 침수에 적용 가능합니다.

볼륨:500L

차원: W600mmXD660mmXH1300mm

관찰 창: 강화 유리 창

관찰 창 크기: W200mmXH1250mm

깊이 게이지: 스테인레스 스틸

깊이 게이지 높이: 1200mm, 정확도 1mm

액체 레벨 제어: 플로트 스위치 + 오버플로 파이프

제어 장치

유량 감지: 전자 유량계를 통한 유량 신호 피드백

흐름 설정: 터치 스크린에서 설정

컨트롤러: PLC

제어 기능: 일정한 흐름의 물 공급, 일정한 압력의 물 공급 및 테스트 시간 제어.

보호 기능: 누설 보호, 과부하 보호, 단락 보호

IPX7 침수형 자동 리프트 브래킷

드는 거리: 0~1200mm

브래킷 치수: L400mmXW400mm

브래킷 부하 중량: 50Kg

6. 물에 지속적으로 담그어도 보호됩니다.
애플리케이션 IPX8 테스트 수행에 적용됩니다.
압력용기 스테인레스 스틸 탱크, 직경 0.8m, 높이 1m
압력 조정 범위 0 ~ 6bar(맞춤 설정 가능)
압력 시스템 스테인레스 스틸 펌프 + 주파수 변환기
압력 게이지 정확도 0.25도, 범위: 10bar
테스트 시간 0~99분
최대 한계 압력 6바
압력 보호 압력 스위치 보호
7. 턴테이블
턴테이블 직경 Ø600mm
샘플 홀더 Ø600mm
턴테이블 속도 1-5rpm, 조절 가능
기울일 수 있는 각도 15°
회전 각도 테스트 90°, 연속 회전
조정 가능한 텔레스코픽 튜브의 높이 조절 가능 300mm, 1200mm-1500mm
본체 재질 산업용 알루미늄 합금
