표준: | IEC60529 IPX 1~8 | 탱크 양: | 1000L |
---|---|---|---|
관제사 체계: | PLC를 | 인터페이스: | 7 인치 색깔 터치스크린 |
하이 라이트: | 환경 테스트 챔버,재료 테스트 장비 |

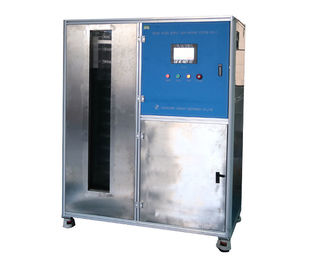

IEC 60529 IPX7 침수 약실 IPX1에 IPX8를 위한 똑똑한 물 공급과 통제 시스템
상품 정보:
똑똑한 물 공급과 통제 시스템은에 따라 디자인되고 제조됩니다
IEC60529 IPX1~IPX8의 표준 필요조건 및 IEC 60598의 관련 필요조건.
이 약실은 또한 IPX7 물 침수 테스트를 위해 이용될 수 있습니다.
그것은 luminaires와 같은 전기 기구의 방수 시험을 위해 사용됩니다.
기술적인 모수:
1. 똑똑한 물 공급과 통제 시스템은 적용 가능합니다에:
(a) IPX1~IPX6를 위한 물 공급은 시험을 방수 처리합니다
(b) IPX7 물 집중 시험
(c) IPX8 물 견고 시험을 위한 물 저장
(d) 전부 방수 장비를 위한 자동 통제
2. 물 공급 방법: 항온 물 공급, 일정한 교류 물 공급, 일정한 압력 물 공급
3. 물 공급 통제 과정: 사용자가 터치스크린에 수온 가치, 물 교류 가치 및 수압 가치, 온도 조종 체계, 전자 미터 또는 디지털 방식으로 압력 계기 순간 감시자 현재 값 미리 설치한 후에, 가치를 PLC로 자료 변환을 통해 해석하고십시오, 그 후에 빈도 변환기를 통해서 자동적으로 펌프의 회전 속도를 조정하십시오.
tempreture 통제를 급수하십시오: PID 체계는 자동적으로 물 tempreture, 범위를 통제하고 검출합니다: 실내 온도 ~ 95℃ (±1℃).
4.There는 큰 교류 및 작은 교류 2 방법 물 공급입니다.
5. 큰 교류 물 공급:
(a) IPX5~IPX6 IPX8의 강한 물분사 시험과 물 주입에 적용 가능합니다
(b) 교류 범위: 10~100L/min
(c) 교류 정확도: ±0.5L/min
(d) 유량계: LWGY-15 유형 터빈 유량계
(e) 수도 펌프: CHL8-60L6WBC 유형 스테인리스 원심 펌프
6. 작은 교류 물 공급:
(a) IPX1~IPX4 방수 시험에 적용 가능합니다
(b) 교류 범위: 1~10L/min
(c) 교류 정확도: ±0.5L/min
유량계: LWGY-4 유형 터빈 유량계
(d) 수도 펌프: CHL2-30L6WBC 유형 스테인리스 원심 펌프
7. 물 저장 탱크:
(a) IPX5~IPX6 강한 물분사 시험, IPX8의 물 주입, IPX7 침수의 물 저장에 적용 가능합니다
(b) 양: 550L
(c) 차원: W600mmXD660mmXH1400mm
(d) 관측 창: 단단하게 한 유리창
(e) 관측 창 차원: W200mmXH1250mm
(f) 깊이 계기: 스테인리스
(g) 깊이 계기 고도: 1300mm, accuracy1mm
(h) 액위 조절: 부유물 스위치 + 일류관
8. IPX7 침수 자동적인 상승 부류
(a) 드는 거리: 0~1250mm
(b) 부류 차원: L400mmXW400mm
(c) 부류 짐 무게: 50Kg
9. IPX8의 통제
(a) 압력 범위: 0~0.6Mpa
(b) 시간 범위: 0~999999s

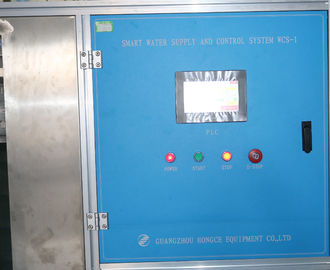

10. 통제 내각:
(a) 교류 탐지: 전자 유량계를 통해서 교류 신호 의견
(b) 교류 조정: 터치스크린에 놓으십시오
(c) 온도 탐지: PID
(d) 관제사: 미츠비시 PLC
(e) 친절한 공용영역: 7 인치, 색깔 터치스크린
(f) 제어 함수: 항온 물 공급, 일정한 교류 물 공급, 일정한 압력 물 공급 및 시험 시간 제어.
(g) 보호 기능: 누설 보호, 하중 초과 보호, 단락 보호
11. 여과기: 스테인리스 포탄, 정밀한 여과기 핵심
12. 몸 물자: 산업 알루미늄 합금
13. 외부 차원: 1400mmX750mmX1600mm
14. 전력 공급: AC 380V, 50HZ
주요 윤곽:
아니다. | 품목 | 명세 | 양 |
1 | 수도 펌프 | CHL2-30L6WBC | 1 PC |
2 | 수도 펌프 | CHL8-60L6WBC | 1 PC |
3 | 전자기 유량계 |
LWGY-4 터빈 유량계
|
1 세트 |
4 | 전자기 유량계 |
LWGY-15 터빈 유량계
|
1 세트 |
5 | 압력 감지기 | 1.0Mpa | 1 세트 |
6 | 온도 조절기 | 1 세트 | |
7 | 물 저장 탱크 | 1000mmx1000mmx1000mm | 1 세트 |
8 | 여과기 | 50L/min | 1 세트 |
9 | PLC | 미츠비시, 일제 | 1 PC |
10 | 공용영역 | 7inch, 색깔 | 1 PC |
11 | 빈도 변압기 | 2.2KW | 1 세트 |
12 | 전기 릴레이 | DC24V | 10 세트 |
13 | 접촉기 | AC220V | 3 세트 |
14 | 누설 보호 | 1 세트 | |
15 | 차단기 | 1 세트 | |
16 | 전기 부속품 | 1 세트 | |
17 | 전기 통제 상자 | 1 세트 | |
18 | 약실 몸 | 산업 알루미늄 합금 | 1 세트 |
19 | 전자기 물 벨브 | 1" | 6 세트 |
20 | 관 이음쇠 | 1 세트 | |
21 | 침수 쟁반 | 짐 무게: 50Kg | 1 세트 |
