고속 및 고전력 모터 테스트 벤치 모터 성능 테스트 장비 단일 역

고속 및 고전력 모터 테스트 벤치 모터 성능 테스트 장비 단일 역

모터 테스트 벤크의 도입:

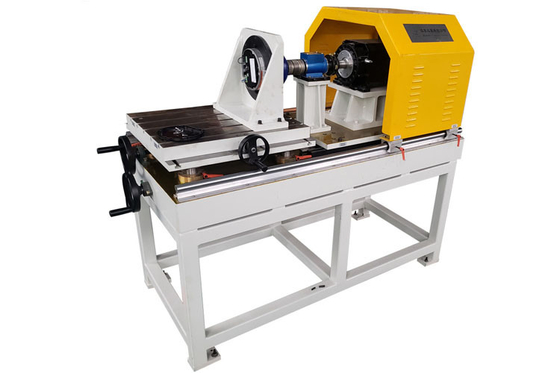

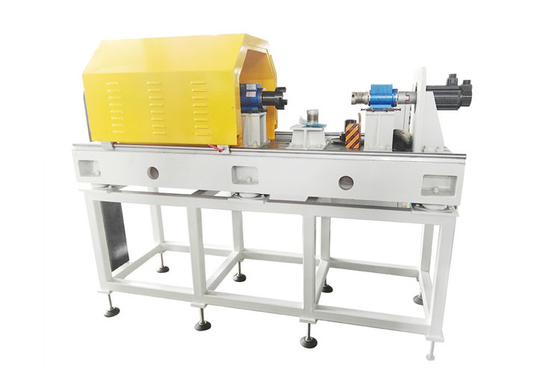

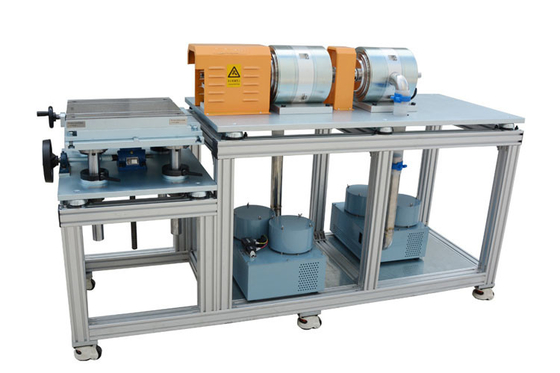

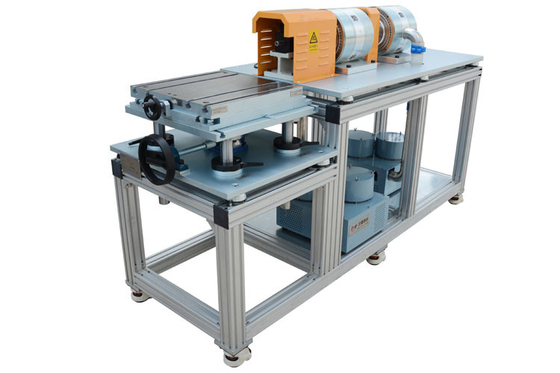

고속 및 고전력 모터 테스트 벤치 (시스템) 는 새로운 에너지 차량 드라이브 모터, 고속 공기 압축기 모터,고속 자기 레비테이션 모터설치 플랫폼은 테스트 할 모터에 따라 설계 될 수 있으며 끝 플랜지 설치 구조 또는 기본 설치 구조를 선택할 수 있습니다.

모터 테스트 벤치는 주로 모터의 입력 전압, 입력 전류 (AC/DC), 입력 전력, 전력 요인 (AC); 출력 토크 (명동력, 차단 토크, 시작 토크,최대 토크, 등), 출력 속도, 출력 기계 전력; 효율성; 온도 상승, 진동, 소음 등.그것은 모터의 종합 성능을 평가하고 R & D를위한 정확한 매개 변수 기반을 제공하기 위해 타입 테스트와 공장 테스트를 수행 할 수 있습니다., 생산, 유지, 및 현장 응용 모터 모터 포괄적 성능 테스트 벤치는 아시크론 모터, 동기 모터, 영구 자석 모터의 모든 종류의 테스트 할 수 있습니다.변속 모터DC 모터, 신에너지 모터 등등.

주요 부품 모터 테스트 시스템:

모터 테스트 벤치에는 주로 다이내모터, 제어 시스템, 전기 매개 변수 측정 시스템, 기계 구조 및 모니터링 소프트웨어가 포함되어 있습니다.

모터 테스트 벤크의 주요 시험 항목:

제어 장치와 함께 모터의 전력 및 토크 특성 시험

컨트롤러와 함께 모터의 온도 상승 테스트

컨트롤러로 잠겨있는 모터 로터 테스트

모터 컨트롤러 제어 전략 개발 검증 시험

제어 장치가 있는 모터 최대 속도 시험

제어 장치와 함께 모터의 브레이킹 재생 에너지 피드백 테스트

모터 외부 특성 시험

모터와 컨트롤러 파워트레인의 개발 및 매칭 최적화 테스트

모터 및 제어기 동력 계열의 성능 시험 및 캘리브레이션 시험

효율 지도 테스트

가속 반응 테스트

토크 반응 테스트

평형 주기적 부하의 내구성 시험

모터 테스트 리그의 매개 변수:

회사 프로필:

광저우 HongCe Equipment Co., Ltd의 생산 기지는 광저우 남 철도역 인근의 Foshan Sanshan 신도시에 위치하고 있습니다.에너지 효율 테스트 장비, 성능 테스트 장비, IP 테스트 장비, 가정용 기기 테스트 장비, 연화성 테스트 장비, 헬륨 누출 테스트 장비케이블 테스트 장비배터리 테스트 장비, 그리고 완전한 실험실 장비 구성 솔루션, 그리고 많은 국내 및 국제 측정 및 인증 기관과 좋은 고객 관계를 구축했습니다.연구실과 연구개발기관, TUV 라인랜드, TÜV SÜD, SGS, Bureau Veritas, UL, BSH, Intertek 및 기타 잘 알려진 조직을 포함합니다.

첨단 기술 기업으로서 우리는 첨단 장비 기술과 우수한 제품 품질에 의존하여 고객에게 고품질의 도구와 솔루션을 제공하기 위해 최선을 다하고 있습니다.우리의 제품은 에너지 효율 테스트 시스템과 가전 기기의 성능 테스트 시스템을 포함합니다., 고객들이 제품들의 에너지 효율과 성능을 평가하고 개선할 수 있도록 돕는 것을 목표로 합니다.우리는 또한 우리의 고객의 다양한 요구를 충족시키기 위해 전반적인 실험실 건설 서비스를 제공합니다.

우리는 기술 혁신과 제품 개선에 전념하는 전문 연구 개발 팀을 보유하고 있습니다. 지속적인 연구와 개발을 통해,우리는 시장 요구에 부응하고 안정성과 신뢰성을 보장하는 새로운 제품을 계속 도입합니다..

광저우 홍콩제 장비 회사는 항상 "고객 우선, 품질 우선"의 원칙을 준수하고 있으며 끊임없이 우수성을 추구합니다.우리는 고객에게 높은 품질의 제품과 전문적인 서비스를 제공하여 경쟁 시장에서 성공할 수 있도록 최선을 다하고 있습니다..

광저우 홍콩세 장비 회사에 대한 관심에 감사드립니다. 우리는 함께 발전하고 더 나은 미래를 만들기 위해 당신과 장기적인 파트너십을 맺기를 기대합니다.

FAQ

1이 "일역"고속, 고전력 모터 테스트 벤치의 핵심 테스트 기능은 무엇입니까? 어떤 전력 범위와 회전 속도는 수용 할 수 있습니까?
답: 이 테스트 벤치는 고속, 고전력 모터의 성능 검증을 위해 특별히 설계되었습니다. 업계에서 유사한 장비의 전형적인 기술 사양에 따라그 테스트 능력은 광범위한 범위를 다루고 있습니다.:

전력 및 토크: 100 kW에서 2,000 kW (또는 더 높을 수도 있습니다) 의 등급 전력 모터에 대한 테스트를 지원합니다. 500 N · m 이상의 연속 토크 능력을 가지고 있습니다.

회전 속도 범위: 고속 모터의 개발 추세에 맞춰 최대 속도는 일반적으로 20,000 ~ 50,000 rpm에 도달합니다.신에너지 차량의 구동 모터에 대한 시험 요구 사항을 충족, 고속 공기 압축기 모터, 그리고 특수 항공 모터.

전압 및 전류: 이 시스템은 1200V까지의 전압과 1,200A까지의 전류를 처리하여 현대 모터 테스트 시나리오의 고전압, 고전류 요구 사항을 수용합니다.

2이 벤치는 어떤 특정 테스트를 수행 할 수 있습니까? 어떤 주류 테스트 표준을 준수합니까?
답: 이 테스트 벤치는 모터 타입 테스트와 공장 수용 테스트에 필요한 핵심 테스트를 수행 할 수있는 포괄적인 성능 평가 시스템입니다.

핵심 테스트 기능: 효율 및 손실 지도, 온도 상승 테스트, 부하 특성 테스트, 과부하 능력 테스트, 잠금 로터 테스트,동적 반응 특성 검사 (토크/속도 단계 반응 등)이 시스템은 4차원 작동 능력을 갖추고 있으며, 다양한 운영 조건에서 모터링 및 발전 상태를 시뮬레이션 할 수 있습니다.

표준을 준수: 시험 절차 및 정확성 사양은 IEC 60034 시리즈, IEEE 112와 같은 주류 국내 및 국제 표준을 엄격히 준수합니다.그리고 중국 국가 표준 GB/T 1032 (세 단계 인덕션 모터에 대한 시험 방법) 및 GB/T 22669 (세 단계 영구 자석 동기 모터에 대한 시험 방법).

3"일방역" 설계는 무엇입니까? 테스트에 대한 이 설계의 의미는 무엇입니까?
답: '단역'이란 시험용 벤치에서 한 번에 하나의 모터만 설치하고 시험할 수 있다는 것을 의미합니다.병렬 테스트를 위해 설계된 멀티 스테이션 생산 라인 테스트 장비와 달리, 이 설계는 주로 R&D, 검증 및 성능 정정 단계에 사용됩니다.

의미와 장점: 단일 스테이션 설계는 더 정교하고 강력한 시험 벤치 구조를 가능하게하며, 예외적인 제어 정밀도를 제공합니다. (예를 들어, 토크 제어 정확도 ± 0.3% FS) 및 측정 정확도 (e± 0.2% FS의 토크 측정 정확도) 를 통해 엔지니어들이 깊이 있는 모터 분석을 수행하고 복잡한 사용자 정의 테스트 시퀀스를 실행할 수 있습니다.환경 시뮬레이션 (온도) 과 같은 고급 기능을 통합합니다., 습도, 진동) 란 대량생산 라인 테스트에 비교할 수 없는 능력입니다.

4이 시스템은 어떻게 고정밀 데이터 획득과 통제를 달성합니까? 핵심 하위 시스템은 무엇입니까?
답변: 높은 정밀도는 모듈형, 고성능 시스템 구조에서 비롯됩니다. 완전한 테스트 벤치는 일반적으로 다음과 같은 핵심 하위 시스템을 통합합니다.

다이너모미터 및 로드 시뮬레이션: 중심에는 4차원 변주 주파수 드라이브 (VFD) 로 제어되는 다이너모미터가 있습니다.제로 속도에서 최대 속도까지 모든 부하 조건을 정확하게 시뮬레이션 할 수 있습니다..

고정밀 측정 시스템: 전력 분석기 (예를 들어, WT3000 시리즈, 0.1 정확도 클래스), 높은 대역폭 토크 센서 (예를 들어, HBM T40 시리즈, ± 0.1% 정확도) 를 통합합니다.전기 및 기계적 매개 변수의 정확한 추적성을 보장하기 위해 속도 센서.

실시간 제어 및 데이터 획득 플랫폼: DSP 또는 산업용 PC를 기반으로 하는 제어 시스템, LabVIEW와 같은 전문 테스트 소프트웨어와 결합,1 kHz를 초과하는 토크 측정 갱신 속도를 가능하게 합니다., 자동화된 테스트 프로세스 제어 및 동기화 된 데이터 수집 및 분석.

5이 테스트 벤크는 모터의 실제 작동 환경을 시뮬레이션 할 수 있습니까? 추가 기능 확장이 지원되는가?
답: 네. 실제 작동 조건에서 모터 성능과 신뢰성을 정확하게 평가하기 위해테스트 벤치는 다양한 환경 시뮬레이션 및 기능 확장 옵션을 지원합니다.다음을 포함합니다.

전기 환경 시뮬레이션:배터리 시뮬레이터 또는 쌍방향 DC 전원 공급을 통합하여 다양한 배터리 유형 (LFP 및 세차 리?? 등) 의 충전 / 방하 특성을 시뮬레이션합니다.기후 및 환경 시뮬레이션: 선택적 인 고온 / 낮은 온도 환경 챔버가 장착됩니다.이 시스템은 -45°C에서 +120°C까지의 범위에서 모터와 제어 장치의 극한 온도 테스트를 가능하게 합니다., 그리고 온도-습기 사이클 및 열 충격과 같은 노화 조건의 시뮬레이션.

진동 및 신뢰성 모니터링: 시스템은 확장 가능한 온라인 진동 모니터링 및 분석 기능을 지원합니다.비중있는 부품의 초기 결함 특성을 실시간으로 탐지하고 베어링과 기어와 같은 서비스 수명을 평가할 수 있도록.
