| 브랜드 이름: | Hejin |
| 모델 번호: | HJ190 |
| 모크: | 1 set |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 10 sets per month |
릴레이 자동 헬륨 검사 라인 IEC 60068-2-17 표준 헬륨 누출률 ≤1×10−9 Pa·M3/S 자동 검사 효율 ≥ 98%
제품 설명

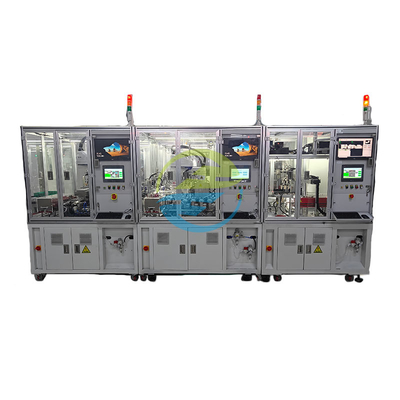

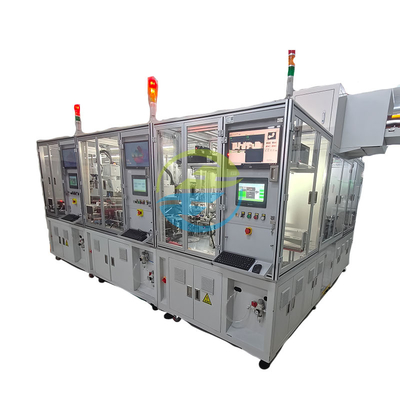

HJ190 릴레이 테스트 벤치 (HJ190 Relay Test Bench) 는 고밀도, 완전 자동화된 헬륨 누출 탐지 시스템으로 대용량 릴레이 생산 테스트를 위해 설계되었습니다.첨단 질량 분광 측정 헬륨 테스트 기술을 활용하여 모든 릴레가 운송 전에 엄격한 밀폐 및 안전 표준을 충족하는지 확인합니다..
제품 응용
이 장비는 자동차 전자, 철도 운송, 전력 제어, 항공 우주 및 기타 분야에서 널리 사용됩니다. 그것은 릴레, 센서,다른 정밀 부품, 높은 습도, 낮은 온도 및 고압과 같은 극단적인 환경에서 장기간 안정적인 작동을 보장합니다.
제품 하이라이트
고속 테스트: 완전히 자동화된 조립 라인 작동, 단일 스테이션 테스트 시간 ≤ 6초, 생산 용량을 크게 향상시킵니다.
높은 민감도: 탐지 한도는 1 × 10−9 Pa·m3 / s에 도달하여 가장 작은 누출도 정확하게 식별합니다.
지능형 관리: PLC 제어 + 산업 터치 스크린 작동, 여러 스테이션의 독립 제어 및 데이터 추적성을 지원합니다.
모듈 디자인: 사용자 정의 테스트 매개 변수와 함께 쉬운 업그레이드 및 유지 보수.
에너지 절감 및 환경 친화적: 헬륨 회수율은 최대 95%에 달하며 운영 비용을 줄입니다.
국제 참조 표준
|
표준 번호 |
표준 이름 |
적용되는 조항 |
설명 |
|---|---|---|---|
|
IEC 60068-2-17 |
환경 테스트 2-17 부분: 테스트 Q 테스트: 밀폐 |
조항 6~8 |
헬륨 누출 테스트 방법과 성능 요구 사항을 명시합니다. |
|
ISO 20485 |
파괴적이지 않은 검사 힐륨 질량 분광기 누출 감지 방법 |
조항 4~7 |
헬륨 감수성 테스트 표준 및 테스트 방법 |
|
MIL-STD-883 |
시험 방법 표준 微电路 |
방법 1014 |
밀폐성 검사 요구 사항 |
|
ASTM E498/E499 |
질량 분광기 누출 감지 표준 시험 방법 |
조항 5~6 |
헬륨 누출 탐지 장비에 대한 캘리브레이션 및 시험 방법을 정의합니다. |
기술 매개 변수
|
항목 |
사양 |
|---|---|
|
모델 |
HJ190 |
|
탐지 방법 |
질량 분광기 헬륨 누출 감지 |
|
탐지 범위 |
1×10−9 ~ 1×10−3 Pa·m3/s |
|
단일 역 시험 시간 |
≤ 6초 |
|
생산 효율성 |
검출 효율 ≥ 98% |
|
역 수 |
6~12개의 역 선택 |
|
헬륨 회수율 |
≥ 95% |
|
제어 시스템 |
시멘스 PLC + 산업용 터치 스크린 |
|
데이터 관리 |
테스트 기록의 자동 저장, 엑셀 수출을 지원 |
|
전원 공급 |
AC 220V / 50Hz |
|
공기 공급 압력 |
0.5 ~ 0.7 MPa |
|
크기 |
필요에 따라 사용자 정의 |
|
무게 |
약 1500kg |
