브랜드 이름: | HongCe |
모델 번호: | hcrtb-001 |
모크: | 1 set |
지불 조건: | L/C, T/T |
공급 능력: | 30 set per month |
가스 계전기 보정 벤치는 ±0.5%의 보정 정확도로 IEC 60255 표준을 준수합니다.
제품 설명

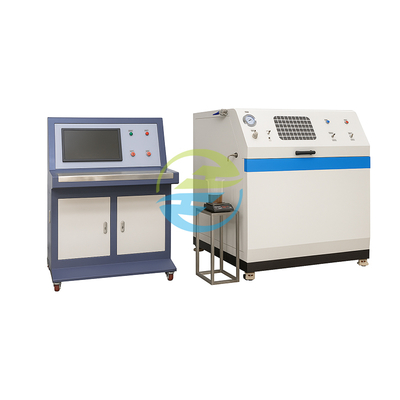

HCRTB-001 가스 계전기 시험 벤치는 전력 산업을 위해 특별히 설계된 고정밀 보정 장치입니다. 첨단 감지 기술과 지능형 제어 시스템을 통합하여 다양한 고장 조건에서 가스 압력 및 유량과 같은 매개변수를 시뮬레이션하여 가스 계전기의 완전 자동 보정을 가능하게 합니다. 이 장치는 모듈식 설계, 직관적인 사용자 인터페이스를 갖추고 있으며 광범위한 가스 계전기 브랜드 및 모델과 호환되어 현장 및 실험실 요구 사항을 모두 충족합니다.
제품 적용
변압기, 반응기 및 전력 시스템의 기타 장비에 사용되는 가스 계전기의 성능 보정에 주로 사용됩니다. 오일 유량 및 가스 압력과 같은 고장 매개변수를 시뮬레이션하여 계전기의 작동 정확도, 감도 및 신뢰성을 테스트하여 고장 발생 시 적시에 경고를 보장하고 안전하고 안정적인 전력망 작동을 보장합니다.
제품 하이라이트
완전 자동 지능형 테스트
유량, 부피 및 누출 테스트는 한 번의 클릭으로 수행되며 수동 개입 없이 지능형 결과가 결정됩니다.
유압 클램핑 기술은 테스트 중 누출을 방지하여 오일 튐을 방지합니다.
업그레이드된 안전성
작업 영역에는 산업 안전 표준(ISO 13857)을 준수하는 투명 방폭 실드가 장착되어 있습니다.
데이터 통합 및 자체 수정
QMS/MES 시스템과의 데이터 통합을 지원하여 실시간 테스트 보고서 업로드를 허용합니다.
이 시스템은 내장된 오류 수정을 통해 ±0.5%의 장기 테스트 정확도를 유지합니다.
다중 모델 호환성
국내외 제조업체의 25/50/80 가스 계전기 전체 범위를 지원하여 다양한 변압기 사양에 적응합니다.
국제 참조 표준
IEC 60076-2:2011, 변압기 가스 계전기 작동 성능 테스트, 유량/부피 설정 값 전체 인증.
ISO 19859:2016, 가스 터빈 모니터링 시스템의 안전 사양, 밀봉 테스트 압력 안정성 ≤ 0.1% 오차.
IEEE C57.104-2019, 오일 침지 변압기 고장 가스 분석, 오일 손실 특성 테스트 자동 기록.
기술 사양
매개변수 |
사양 |
정확도/준수 |
---|---|---|
표준 인증 |
IEC 60076-2:2011, ISO 19859:2016 |
완전 준수 |
유속 테스트 |
0.2~1.5 m/s (프로그래밍 가능) |
±0.5% F.S. |
부피 보정 |
50~1000 mL (자동 측정) |
±0.3% F.S. |
밀봉 테스트 압력 |
0~150 kPa (디지털 제어) |
±0.1% 안정성 |
오일 손실 특성 테스트 |
IEEE C57.104-2019 기준 |
자동 기록 |
호환 가능한 계전기 모델 |
25/50/80 시리즈 (Buchholz 유형, 글로벌 표준) |
— |
테스트 매체 |
ASTM D3487 변압기 오일 / ISO VG46 유체 |
— |
제어 시스템 |
산업용 PC + PLC |
터치스크린 HMI |
데이터 인터페이스 |
RS485, 이더넷, SQL 데이터베이스, QMS/MES 통합 |
— |
안전 보호 |
투명 방폭 실드 (ISO 13857) |
IP54 등급 |
전원 공급 장치 |
AC 220V±10% 50/60Hz (3.5 kVA) |
— |
치수 (L×W×H) |
1200×800×1500 mm |
— |
무게 |
280 kg |
— |
