릴레이 테스트 벤치
Created with Pixso.

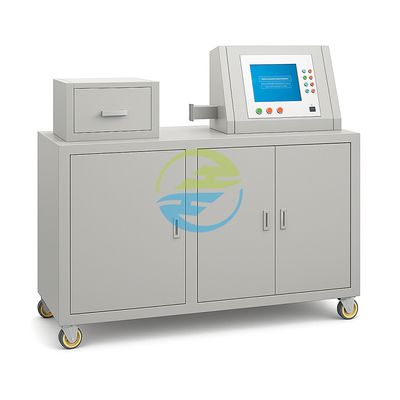

IEC 61810을 준수하는 릴레이 테스트 벤치 20 시험 스테이션 DC 5-60V/AC 0-300V 코일 전압

IEC 61810을 준수하는 릴레이 테스트 벤치 20 시험 스테이션 DC 5-60V/AC 0-300V 코일 전압

브랜드 이름: HongCe
모델 번호: HCRTB
모크: 1 세트
가격: 협상 가능
지불 조건: l/c, t/t
공급 능력: 한 달에 10 세트
자세한 정보
원래 장소:
중국
인증:
Calibration certificate(cost additional)
포장 세부 사항:
합판
강조하다:

IEC 61810을 준수하는 릴레이 테스트 벤치

,

20개의 스테이션으로 릴레이 테스트 벤치

,

DC 5~60V AC 0~300V 릴레이 검사기

제품 설명

IEC 61810 20 테스트 스테이션 DC 5-60V/AC 0-300V 코일 전압을 준수하는 릴레이 테스트 벤치



제품 설명

HCRTB-009 릴레이 수명 테스트 벤치는 PLC 제어와 사용자 친화적인 터치스크린 인터페이스를 통합한 스마트 테스트 장비입니다. 켜기/끄기 카운팅, 접촉 접착 감지, 고장 판단과 같은 핵심 프로세스를 자동화하며, 배선 및 매개변수 설정에만 수동 작업이 필요합니다. 전기 수명 테스트를 위한 8개 스테이션, 기계적 수명 테스트를 위한 12개 스테이션, 성능 테스트를 위한 1개 스테이션을 갖추고 있으며, 저항성 및 유도성 부하를 사용하여 실제 조건을 시뮬레이션하여 릴레이 접촉 내구성과 성능을 정확하게 테스트합니다.



제품 사용

릴레이 제조업체, 자동차 전자 실험실 및 전기 부품 테스트 기관에 이상적인 HCRTB-009는 포괄적인 수명 및 성능 테스트를 수행하도록 설계되었습니다. 생산 라인 품질 관리, 규정 준수 확인 및 R&D 검증을 지원하여 릴레이가 대량 생산 또는 배포 전에 신뢰성 표준을 충족하도록 보장합니다.



제품 하이라이트

다중 스테이션 효율성: 부하(전기 수명)에서 8개의 릴레이와 부하 없이(기계적 수명) 12개의 릴레이를 동시에 테스트하고, 성능 매개변수(작동 시간, 해제 시간, 바운스 시간)에 대한 1개의 스테이션을 테스트하여 테스트 처리량을 극대화합니다.

실제 부하 시뮬레이션: 실제 작동 조건을 복제하기 위해 조정 가능한 전압(0-300V) 및 전류(0.1-150A)를 갖춘 저항성/유도성 부하를 사용하여 테스트 결과가 실제 신뢰성을 반영하도록 보장합니다.

스마트 고장 관리: 접촉 접착 또는 소손에 대한 임계값을 미리 설정합니다. 고장 스테이션을 자동으로 중지하고, 고장 시간/유형을 기록하고, 알람을 트리거하여 수동 모니터링을 줄입니다.

유연한 매개변수 제어: 사용자 정의 가능한 코일 켜기/끄기 시간(0.05-99.9S), 테스트 사이클(1-99,999,999회) 및 고장 임계값(1-9999회)을 제공하며, 전원 끄기 메모리를 통해 데이터 손실을 방지합니다.

정밀한 성능 테스트: 릴레이 성능 심층 분석을 위해 작동 시간, 해제 시간 및 바운스 시간(0-999.9ms, 0.1ms 해상도)을 측정합니다.



국제 참조 표준

  • IEC 61810.1-2008 (릴레이 - 파트 1: 전기 릴레이에 대한 일반 요구 사항)

절 6.3: HCRTB-009의 이중 수명 테스트 기능(8개 전기/12개 기계 스테이션)에 맞춰 전기 및 기계 수명 테스트 절차를 지정합니다.

절 7.2: 장치의 0.1ms 해상도 성능 테스트와 일치하는 작동 시간, 해제 시간 및 바운스 시간 측정이 필요합니다.

  • GB/T 21711.1-2008 (전기 릴레이 - 파트 1: 전기 접점의 수명 테스트 방법)

절 5.2: 수명 테스트 중에 부하 시뮬레이션(저항성/유도성)을 의무화하며, HCRTB-009는 0-300V/0.1-150A 조정 가능한 부하로 이를 충족합니다.

  • QC/T 695-2002 (자동차 릴레이 - 테스트 방법)

절 4.7: 자동 고장 기록(접착/소손) 및 알람 기능이 필요하며, 이는 HCRTB-009의 핵심 기능입니다.



기술 매개변수

일련 번호

매개변수

사양

1

전원 공급 장치

AC 220V±10%, 50Hz

2

코일 전압 (DC)

5-60V 조정 가능, 전류<5A, 해상도 0.1V

3

코일 전압 (AC)

0-300V 조정 가능, 전류<5A, 해상도 0.1V, 주파수 50Hz

4

테스트 스테이션

8개 스테이션(전기 수명), 12개 스테이션(기계 수명), 1개 스테이션(성능)

5

코일 온 타임

0.05-99.9S (프로그래밍 가능)

6

코일 오프 타임

0.1-99.9S (프로그래밍 가능)

7

테스트 사이클

1-99,999,999회 (전원 끄기 메모리, 완료 시 소리-빛 알람으로 자동 정지)

8

부하 매개변수

전압: 0-300V; 전류: 0.1-150A (조정 가능, 정확도 ±1%); 역률: 0.3-1

9

무부하 전압

80V-300V 조정 가능, 해상도 0.1V, 정확도 ±1%

10

성능 테스트 범위

작동 시간: 0-999.9ms (0.1ms 해상도); 해제 시간: 0-999.9ms (0.1ms 해상도); 바운스 시간: 0-999.9ms (0.1ms 해상도)

11

불량품 임계값

1-9999회 (프로그래밍 가능, 고장 스테이션에 대한 알람/정지 트리거)

12

고장 판단

고장 횟수(연속 또는 누적)가 설정 값에 도달하면 부하/코일 전원을 중지합니다. ≥1분 동안 알람

13

제어 모드

터치스크린 작동이 가능한 PLC 제어

14

배선

2쌍의 고전류 단자(접점용); 1개의 단자대(코일 전원용); 전선으로 부하 캐비닛 연결

15

데이터 저장

테스트 매개변수 및 릴레이 모델의 장기 저장

16

수동 제어

각 스테이션에는 사전 테스트 전류 조정을 위한 수동 부하 켜기/끄기 기능이 있습니다.
