| 브랜드 이름: | HongCe |
| 모델 번호: | hcrtb-002 |
| 모크: | 1 set |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 10 sets per month |

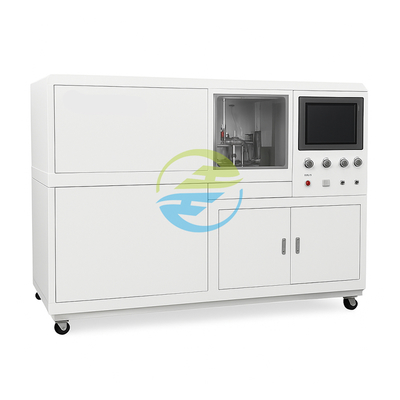

완전 자동 가스 계전기 테스터 IEC 60255 인증 0.6-4.2m/S 지능형 유량 테스터
제품 설명
HC-TRB-002는 산업 등급의 통합 설계를 특징으로 하며, 세 개의 독립적인 감지 파이프 시스템(φ25/50/80mm), CAN 버스 고속 데이터 수집 아키텍처, 벡터 주파수 변환 전류 안정화 기술을 통합합니다. 이를 통해 가스 계전기 유량, 부피, 밀봉 및 오일 부족을 완전 자동으로 정확하게 감지할 수 있습니다. 또한 선택적으로 오일 차단 밸브와 φ40 직경을 지원합니다.
제품 적용 분야
변압기 고장(내부 방전 및 오일 크래킹 등) 시 가스 계전기의 안정적인 작동을 보장하고 주요 사고를 예방하여 전력 회사, 변압기 제조업체 및 테스트 기관을 위한 IEC 표준을 준수하는 실험실 등급의 검증 플랫폼을 제공합니다.
제품 하이라이트
다중 구경 지능형 적응
세 개의 독립적인 파이프 설계(φ25/50/80)는 각각 전용 유량 안정화 직선 파이프 섹션을 갖추고 있으며 ISO 5167 유량 측정 사양을 충족합니다.
듀얼 플로트/플래퍼 계전기를 지원하며, 주요 글로벌 모델과 호환됩니다.
오류 없는 감지 시스템
기어 계량 펌프 펄스 카운팅: 부피 감지 정확도 ±0.1mL(업계 표준 1.0% 초과).
벡터 주파수 변환 유량 제어: 오일 펌프 맥동을 제거하여 ±0.3% F.S.의 유량 안정성을 달성합니다.
Industry 4.0 수준 제어
19인치 정전식 터치스크린 + HMI 시스템, 원클릭 A4/Wi-Fi 보고서 생성.
CAN 버스 아키텍처: 세 쌍의 중/경 가스 신호를 동기적으로 수집하며, 고장 진단 응답 시간은 <50ms.
안전 보호
304 스테인리스 스틸 구조 + IP54 보호 등급, 오일 온도 가열 시스템(-10°C ~ 50°C 적응형).
유압식 중심 클램핑 메커니즘(동심도 편차 <±3mm)은 오일 튐을 방지합니다.
국제 참조 표준
IEC 60255-1:2022, 계전기 전기 성능 및 안전 사양, 작동 특성 전체 인증
ISO 5167-1:2022, 차압 유량계 측정 사양, 정상 유량을 위한 직선 파이프 섹션의 준수 설계
IEEE C57.104-2019, 오일 침지 장비의 고장 가스 분석, 오일 부족 상태 기록 자동 트리거링
IEC 60529:2013, 보호 등급(IP 코드), IP54 인증(방진 및 방수)
기술 사양
|
매개변수 |
사양 |
정확도/준수 |
|---|---|---|
|
표준 인증 |
IEC 60255-1:2022, ISO 5167-1:2022, IEEE C57.104-2019 |
완전 준수 |
|
유속 테스트 |
φ25 포트: 0.6~4.2 m/s |
±0.3% F.S. |
|
부피 보정 |
0~950 mL |
±0.1 mL (超越行业标准) |
|
밀봉 테스트 |
압력: 0~250 kPa (디지털 제어) |
압력 안정성: ±0.1% |
|
호환 가능한 계전기 유형 |
플랩 유형, 이중 플로트 유형(글로벌 표준) |
— |
|
포트 호환성 |
표준: φ25/φ50/φ80 mm |
— |
|
유량계 등급 |
0.5 등급 펄스 출력 |
ISO 4064 인증 |
|
제어 시스템 |
산업용 PC + PLC, 19인치 정전식 터치 HMI |
WIN OS, 원격 업그레이드 |
|
데이터 수집 |
CAN 버스 아키텍처 |
응답 시간 <50 ms |
|
데이터 인터페이스 |
이더넷, SQL 데이터베이스, QMS/MES 통합 |
— |
|
유압 클램핑 |
자동 중심 메커니즘 |
304 스테인리스 스틸 구조 |
|
안전 보호 |
방폭 실드 + IP54 등급(IEC 60529:2013) |
오일 누출 방지 |
|
오일 온도 제어 |
가열 시스템: -10℃~50℃ 주변 환경 적응형 |
— |
|
전원 공급 장치 |
AC 380V±10%, 50/60Hz, 9.5 kW |
— |
|
치수(L×W×H) |
2900×650×1600 mm |
— |
|
무게 |
1300 kg |
— |
