릴레이 테스트 벤치
Created with Pixso.

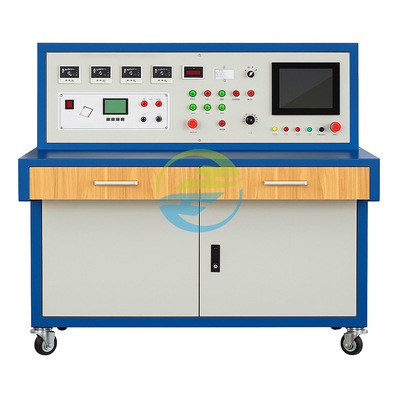

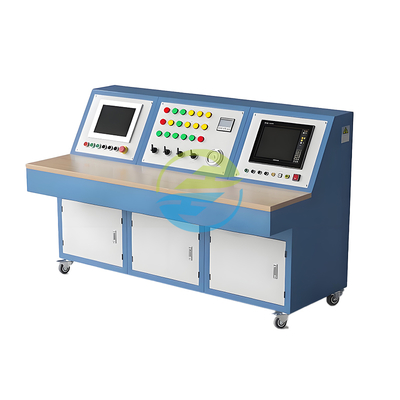

IEC 61810 규격 준수 릴레이 시험대 (AC380V 입력 및 0.2급 정확도)

IEC 61810 규격 준수 릴레이 시험대 (AC380V 입력 및 0.2급 정확도)

브랜드 이름: HongCe
모델 번호: hcrtb-004
모크: 1 set
가격: 협상 가능
지불 조건: L/C, T/T
공급 능력: 10 sets per month
자세한 정보
원래 장소:
중국
인증:
Calibration certificate(cost additional)
Packaging Details:
Plywood
강조하다:

IEC 61810을 준수하는 릴레이 테스트 벤치

,

AC380V 입력 릴레이 시험대

,

0.2급 정확도 릴레이 시험대

제품 설명

제품 설명
HCRTB-004 릴레이 테스트 벤치는 다양한 릴레이 및 스위치 구성 요소의 성능 테스트를 위해 설계된 고정도 통합 전기 부품 테스트 장치입니다.자동으로 테스트 데이터를 수집하고 처리합니다., 그리고 동시에 데이터를 표시, 보고, 인쇄 합니다. 그것은 편리한 작동과 신뢰할 수 있는 테스트 결과를 제공합니다, 전기 부품의 광범위한 테스트 요구를 충족.



제품 응용

  • 주로 철도 및 지하철 차량에 사용됩니다. It performs operating performance tests (such as pull-in and drop-out value measurements) and parameter adjustments on contact-based electrical switching components such as AC/DC electromagnetic contactors, 중간 릴레, 전압 릴레, 전류 릴레, 열 릴레, 공기 스위치 및 시간 릴레 구성 요소 성능이 표준을 충족하는지 확인합니다.



제품 하이라이트

  • 포괄적 테스트: 중간 릴레와 접촉기의 당부/퇴치/지속값, 릴레 오버 히트/오버 커런트 트립 값, 릴레 시간 트립 시간 등의 핵심 매개 변수를 포함합니다.각종 부품의 테스트 요구 사항을 충족.
  • 높은 자동화 및 효율성: 자동으로 데이터 획득, 처리, 표시 및 보고서 인쇄를 완료하여 수동 작업을 줄이고 테스트 효율성과 데이터 정확성을 향상시킵니다.
  • 유연한 출력 범위: DC 0-150V, DC 0-48V 및 AC 0-400V를 포함한 여러 전압 출력을 제공합니다.각기 다른 부품의 전압/전류 요구 사항을 충족시키고 강력한 호환성을 제공합니다..
  • 고 정밀 측정: 0.2 레벨의 정확성 디자인을 사용하여 접촉 저항, 단열 저항 및 코일 저항과 같은 매개 변수에 대한 최소 측정 오류를 보장합니다.높은 데이터 신뢰성을 보장합니다..



국제 참조 표준

IEC 61810-1 "레레 및 접촉기 - 1부: 일반 규정"

  • 조항 요구 사항: 이 표준은 릴레이 및 접촉기 테스트에 대한 공통 용어, 정의 및 기본 절차를 명시합니다.이 제품의 시험 절차는 이 표준에서 기술된 전기 부품 성능 테스트에 대한 일반 사양을 준수합니다..

IEC 61810-3 "레레 및 접촉기 - 3부: 전자기레레에 대한 시험 방법"

  • 구항 요구 사항: 작동 값, 방출 값 및 유지 값과 같은 전자기 릴레의 주요 매개 변수에 대한 시험 방법을 지정합니다.이 제품의 중간 릴레 및 AC/DC 접촉기의 작동 성능 테스트는 이 조항의 시험 표준을 완전히 준수합니다..

IEC 60947-5-1 "저전압 스위치장치 및 제어장치 - 5-1부: 제어 회로 장치 및 스위치 요소"

  • 조항 요구 사항: 제어 회로의 릴레이 및 시간 릴레이와 같은 구성 요소에 대한 시험 요구 사항을 명시합니다.이 제품의 타임 릴레이 작동 시간 테스트 및 접촉 저항 측정 기능은 이 표준의 세부 요구 사항을 충족합니다..



기술 매개 변수

분류 특정 매개 변수
입력 전력 전압: AC380V (± 10%); 주파수: 50HZ; 입력 전력: 15KVA
컨택터 인터페이스 출력 전압 1: DC 0 ∼150V (연속 조절), 전류: 0 ~ 20A
출력 전압 2: DC 0?? 48V (연속 조절), 전류: 0-20A
리레 인터페이스 출력 전압 1: DC 0 ∼150V (연속 조절), 전류: 0 ~ 20A
출력 전압 2: DC 048V (연속 조절), 전류: 0-20A
출력 전압 3: AC 0 ∼ 400V (연속 조절), 전류: 0-30A
인터페이스 타입: 일반 연결 (20쌍의 1 그룹), 플러그인 타입 (20쌍의 1 그룹)
에어 스위치 인터페이스 출력 전류: 0-100A, 오류 < 0.2%; 인터페이스 수: 5쌍의 1 그룹
시간 측정 범위: 0 ∼ 10S
접촉 저항 측정 범위: 0 ∼5KΩ
단열 저항 측정 범위: 0~200MΩ
코일 저항 측정 범위: 1MΩ
정확도 클래스 0급2
