릴레이 테스트 벤치
Created with Pixso.

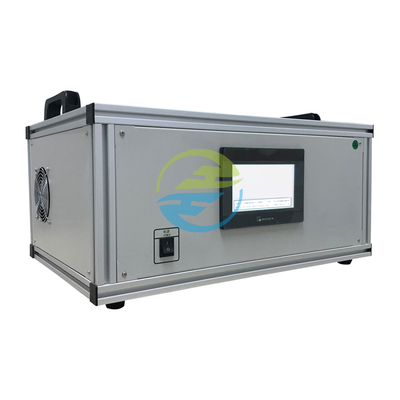

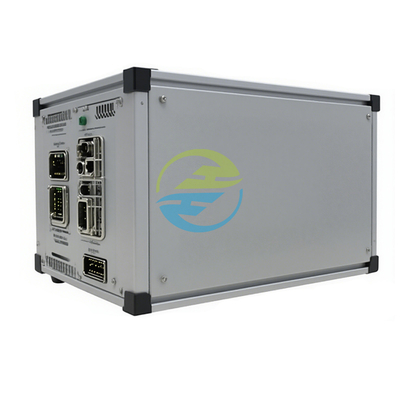

릴레이 전기 내구성 테스트 벤치 IEC 61810-1:2015을 준수 3~60 주기/분 3 시험 스테이션

릴레이 전기 내구성 테스트 벤치 IEC 61810-1:2015을 준수 3~60 주기/분 3 시험 스테이션

브랜드 이름: HongCe
모델 번호: hcrtb-007
모크: 1 set
가격: 협상 가능
지불 조건: L/C, T/T
공급 능력: 10 sets per month
자세한 정보
Place of Origin:
china
인증:
Calibration certificate(cost additional)
Packaging Details:
Plywood
강조하다:

보증된 릴레이 테스트 벤치

,

IEC 61810-1을 준수하는 릴레이 검사기

,

3역 릴레 내구성 검사기

제품 설명

제품 소개

  • 제품 설명: hcrtb-007 릴레이 전기 내구 테스트 벤치는 신뢰성 있는 릴레이 성능 평가를 위해 설계된 고정도 테스트 장비입니다.그것은 PLC 제어 시스템과 7 인치 컬러 터치 스크린을 채택, 직관적인 매개 변수 설정 및 실시간 모니터링을 가능하게 합니다. 장치는 PLC를 통해 펄스 신호를 생성하여 드라이버 회로를 통해 릴레를 구동합니다.최소한의 수동 개입으로 자동화된 테스트를 구현.
  • 제품 용도: 릴레이 접촉 전기 내구성 테스트를 위해 특별히 개발되었습니다.그것은 전자 및 전기 제조 산업에서 릴레 접촉의 서비스 수명 및 신뢰성을 평가하는 데 널리 사용됩니다.그것은 종합적인 테스트를 위해 82XX 시리즈 다채널 AC 조정 가능한 로드 플랫폼과 일치해야합니다.



제품 하이라이트

  • 국제 표준 준수: IEC 61810-1에 따라 제작:2015, 신뢰할 수 있고 비교 가능한 테스트 데이터를 보장합니다.

  • 지능형 자동화: PLC 제어 + 터치 스크린 조작은 매개 변수 조정을 단순화합니다. 접촉 및 코일 동작 일관성의 자동 모니터링은 인간의 오류를 줄입니다.

  • 효율적인 테스트: 12개의 탐지 채널 (3×2×2) 을 가진 3개의 테스트 스테이션이 동시에 테스트를 지원하여 업무 효율성을 크게 향상시킵니다.

  • 유연한 적응성: 조정 가능한 코일 전원 공급 (DC 0 ~ 60Vdc / AC 6 ~ 250Vac) 및 사용자 정의 가능한 설정 (예: 통과 / 실패 기준) 은 다양한 테스트 요구를 충족시킵니다.

  • 신뢰할 수 있는 데이터 기록: 자격을 갖지 않은 샘플에 대한 테스트를 자동으로 중단하고 테스트 결과를 추적 할 수 있도록 데이터를 기록합니다.

국제 참조 표준

  • 표준: IEC 61810-1:2015 저전압 스위치장치 및 제어장치 - 1부: 일반 규칙

  • 세부 사항: 이 표준은 저전압 스위치장치와 제어장치에 대한 일반 요구 사항, 시험 방법 및 성능 기준을 명시합니다. hcrtb-007은 그 규정에 따라 설계되었습니다.릴레이 전기 내구성 시험이 통일 기술 사양에 따라 수행되도록 하는 것, 결과의 비교성과 신뢰성을 보장합니다.



기술 매개 변수

분류

사양

입력 속성

- 입력 전압: AC 220V ± 10%
- 입력 주파수: 50Hz/60Hz
- 운영 환경: 온도 10°C~40°C, 습도 <75%RH
- 전원 피지: 4A

코일 전원 공급

- DC: 0~60Vdc, 1A, 전압 정확도: ±(3%+1자리)
- AC: 6~250Vac, 500VA, 전압 정확도: ± ((3%+1자리)

행동 과 계산

- 행동 속도: 3 ~ 60 회로 / 분, 정확도: ± 1%
- 켜고 끄는 작업 사이클 (정상적으로 열려): 10% ~ 90%, 오류: ± 1%
- 코일 동작 수: 0~999999 번, 정확도: ± 1%
- 기계적 동작 수: 0 ~ 999999 번 (외부 신호 입력)

탐지 매개 변수

- 테스트 스테이션: 3 (각 2 개의 전환 콘택트, 동기화)
- 감지 채널: 12 (3 × 2 × 2)
- 접촉 로드 전압: AC 100 ~ 300V, DC 20 ~ 100V
- 접촉 행동 수: 0~999999 번 (12 그룹)
- 탐지 시간: 코일 전원화 / 방출 시간의 마지막 1/4 사이클
- 합격 기준: ≤5번 실패 (0~999번 조정 가능; 999 = 판단 없이)

물리적 매개 변수

- 차원: 650 (W) × 460 (D) × 360 (H) mm
- 무게: 약. 30kg
