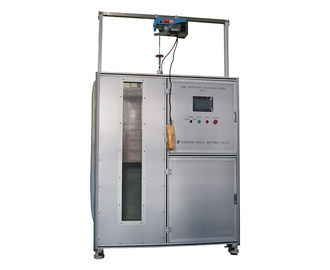

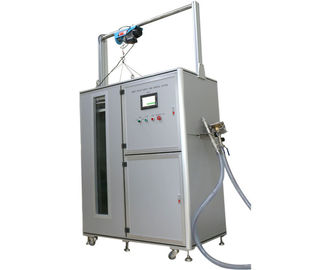

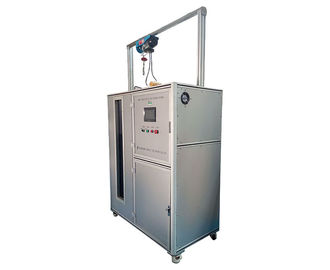

IEC 60529 IPX7 시험 똑똑한 통제 침수 탱크 500L IEC 시험 장비

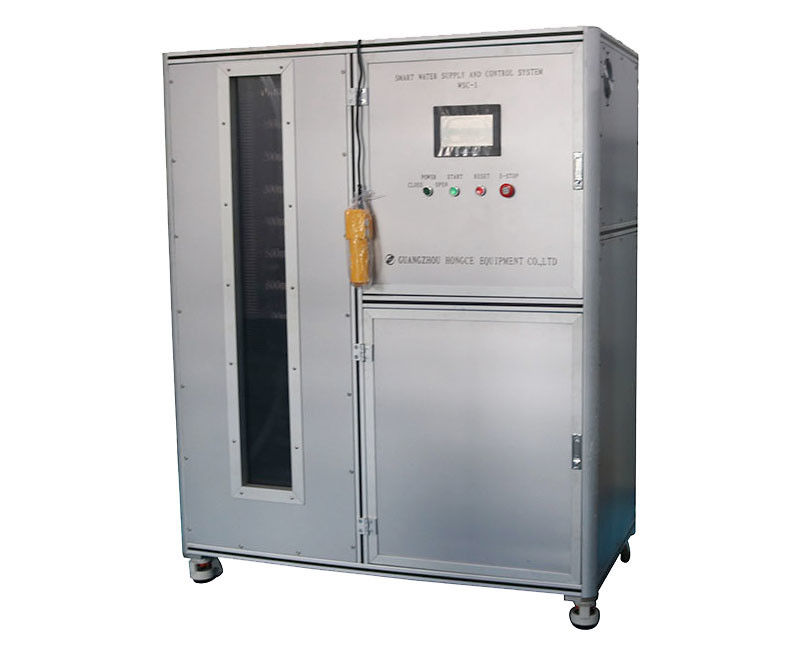

똑똑한 물 공급과 통제 시스템 HH0805

묘사:

이것은 IPX7의 테스트를 위해 사용됩니다, 또한 IPX1~6 방수 처리 시험을 물과 전기 자동 통제를 제공합니다.

기준에 확인하십시오:

IEC 60529 IPX7;

EN 60529 IPX7;

IEC 60884-1;

IEC 60598-1;

IEC 60335-1 등.

시험 표본:  물 증거 기능을 가진 시험 기구 전자 기구와 같은 램프, 전기 장, 전자 제품, 차, 오토바이, 전기 제품 (자동 계기 온갖 스위치, 마이크로 모터, 등과 같은).

특징:

물 저장 탱크와 통제 장의 통합 유형.

기술적인 모수:

1. IPX1-6 물 증거와 UL 물방울 물, IPX7 물 집중 시험을 위해 적당한과 전부 방수 시험 체계의 자동 통제;

2. 물 공급 방법: 항온 물 공급, 일정한 교류 물 공급, 일정한 압력 물 공급

3. 물 공급 통제 과정: 사용자가 터치스크린, 전자 미터 또는 디지털 방식으로 압력 계기 순간 감시자에 물 교류 가치와 수압 가치를 현재 값 미리 설치한 후에, 가치를 PLC로 자료 변환을 통해 해석하고십시오, 그 후에 빈도 변환기를 통해서 자동적으로 펌프의 회전 속도를 조정하십시오.

4. 큰 교류 및 작은 교류 2 방법 물 공급이 있습니다.

5. 큰 교류 물 공급:

(a) IPX5~IPX6 IPX8의 강한 물분사 시험과 물 주입에 적용 가능합니다

(b) 교류 범위: 10~100L/min

(c) 교류 정확도: ±0.5L/min

(d) 유량계: 터빈 유량계

(e) 수도 펌프: 스테인리스 원심 펌프

6. 작은 교류 물 공급:

(a) IPX1, IPX2, IPX3, IPX4 및 UL 방수 시험에 적용 가능합니다

(b) 교류 범위: 1~10L/min

(c) 교류 정확도: ±0.5L/min

유량계: 터빈 유량계

(d) 수도 펌프: 스테인리스 원심 펌프

(e) 압력 범위: 0.1-3Kg/cm ²;

(f) 압력 디지털 표시 장치: 디지털 방식으로 압력 계기를 채택하십시오;

7. 저장 탱크를 급수하십시오:

(a) IPX5~IPX6 강한 물분사 시험, IPX8의 물 주입, IPX7 침수의 물 저장에 적용 가능합니다

(b) 양: 500L

(c) 차원: L600mmXW660mmXH1400mm

(d) 관측 창: 단단하게 한 유리창

(e) 관측 창 차원: W200mmXH1250mm

(f) 깊이 계기: 스테인리스

(g) 깊이 계기 고도: 1300mm의 정확도 1mm

(h) 액위 조절: 부유물 스위치 + 일류관

8. 통제 내각:

(a) 교류 탐지: 전자 유량계를 통해서 교류 신호 의견

(b) 교류 조정: 터치스크린에 놓으십시오

(c) 온도 탐지: PID

(d) 관제사: 미츠비시 PLC

(e) 친절한 공용영역: 7 인치, 색깔 터치스크린

(f) 제어 함수: 일정한 교류 물 공급, 일정한 압력 물 공급, 수직 하락 비 동작 관리, 전류를 고주파로 변환시키는 관 비 동작 관리, 교체 테이블 동작 관리 및 시험 시간 제어.

(g) 보호 기능: 누설 보호, 하중 초과 보호, 단락 보호.

9. 물 공급 파이프라인: PVC 호스, 그것은을 사용하여 이 장비의 물 공급 위치 배치에 따라 각 장치에 할당되고, 전자기 물 벨브에 의해 통제됩니다.

10. 시험이 완료된 후에 물 공급 파이프라인, 그것에 배수장치 벨브를 자동적인 출력 물 설치하십시오.

11. 여과기: 스테인리스 포탄, 정밀한 필터 원자.

12. 기계 몸 물자: 알루미늄 합금 단면도.

13. 외관 크기 (WXDXH): 1400X750X1600mm.
